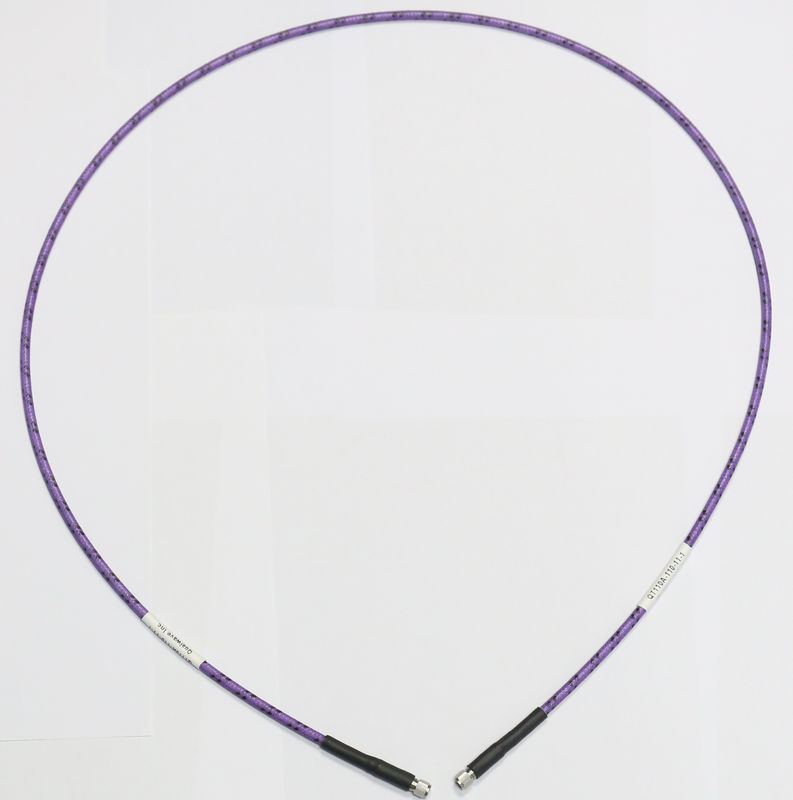

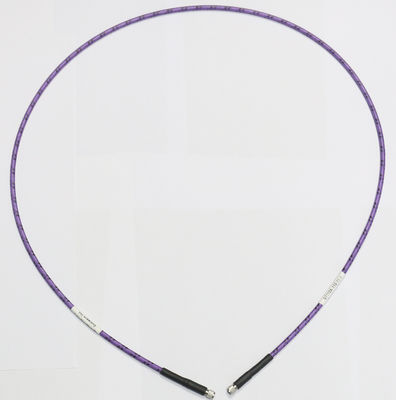

Les câbles de test RF à faible perte d'insertion 110G pour le laboratoire

Name: Les câbles de test RF à faible perte d'insertion 110G pour le laboratoire
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN110
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN110

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Délai de livraison: 2-4weeks

Conditions de paiement: T/T, Western Union

Capacité d'approvisionnement: 50pcs par jour

Obtenez le meilleur prix

Discuter Maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Cables d'essai RF de laboratoire, Les câbles d'essai RF 110G, Ensembles de câbles d'essai 110G rf


Fréquence:	DC~110GHz	Impédance:	50Ω
Vitesse de propagation:	80%	Armature de l'efficacité:	minute 90dB
Tenue en tension:	C.C 400V	Cycle de vie de recourbement:	50,000

Fréquence:	DC~110GHz
Impédance:	50Ω
Vitesse de propagation:	80%
Armature de l'efficacité:	minute 90dB
Tenue en tension:	C.C 400V
Cycle de vie de recourbement:	50,000

Description

Les câbles de test RF à faible perte d'insertion 110G pour le laboratoire

110G Ensembles de câbles à faible perte d'insertion à haute stabilité de phase

Fréquence à large bande
Stabilité de phase élevée
Faible perte d'insertion

Le VN110

Phases et pertes stables, longue durée de vie

Caractéristiques:	Applications:
* Faible perte d'insertion	* Test de laboratoire
* Stabilité de phase élevée	* Avionique
* Haute Puissance	* Radar à série de phases
* Durabilité élevée	* Communication par satellite

Électricité

Fréquence:	DC ~ 110 GHz
Impédance:	50Ω
Vitesse de propagation:	80%
Efficacité du blindage:	90 dB en moins.
Résistance à la tension:	400 V en courant continu

Les appareils électroménagers

Radius de courbure non blindé

(installation ou répétition):

10 mm/20 mm par minute.

Radius de courbure du blindage

(installation ou répétition):

30 mm à 50 mm par minute.

Cycle de vie du pliage:

50,000

Environnemental

Température:

-55 à +125°C

Construction

Les câbles de test RF à faible perte d'insertion 110G pour le laboratoire 0

Je ne veux pas.	Nom	Taille (mm)	Matériel
1	Conducteur intérieur	0.31	d'une épaisseur n'excédant pas 50 mm
2	Diélectrique	0.88	PTFE à faible densité
3	Bouclier intérieur	1	Ruban adhésif en cuivre plaqué argenté
4	Couche intermédiaire	1.2	PTFE à faible densité
5	Bouclier extérieur	1.45	Tresses en cuivre plaqué argenté
6	Vêtement	1.85	Le FEP
7 à 9	Armor (facultatif)	2.7	Composé
10		3.84	PTFE

Attenuation et gestion de la puissance

Fréquence (GHz)	26.5	40	50	67	71	77	79	81	86	92	96	110
Attenuation^*1(dB/100 m)	612	760	857	1003	1035	1081	1096	1111	1148	1191	1220	1314
Puissance moyenne^*2(W)	19	15	13	11	11	10	10	10	10	9	9	8

[1] VSWR:1.0Le câble brut est utilisé pour la fabrication de chaussures.

[2] VSWR:1.0; Ambient: +40°C (104°F); Niveau de la mer
