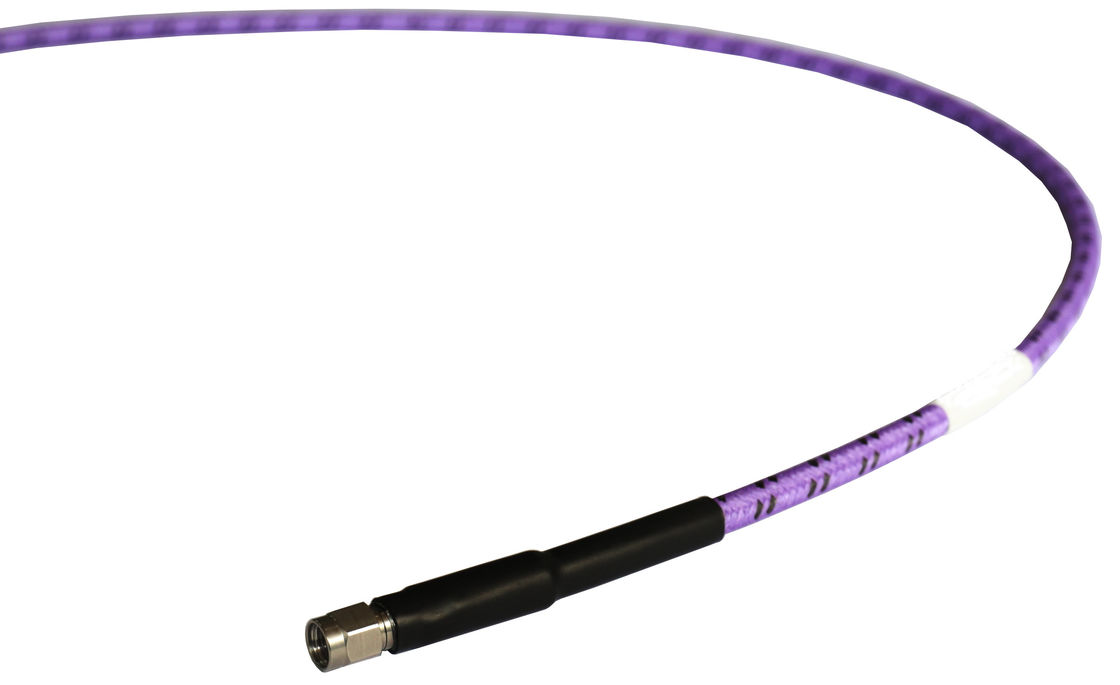

Avionique haute performance câbles de test RF assemblages plomb 50G
Assemblages de câbles de test à haute performance 50G stables en phase et en perte, longue durée de vie flexible
- Faible perte d'insertion
- Une grande puissance
- Durabilité élevée
Phases et pertes stables, longue durée de vie
| Caractéristiques: |
Applications: |
| * Faible perte d'insertion |
* Test de laboratoire |
| * Stabilité de phase élevée |
* Avionique |
| * Haute Puissance |
* Radar à série de phases |
| * Durabilité élevée |
* Communication par satellite |
Électricité
| Fréquence: |
DC ~ 50 GHz |
| Impédance: |
50Ω |
| Vitesse de propagation: |
76% |
| Efficacité du blindage: |
90 dB en moins. |
| Résistance à la tension: |
500 V de courant continu |
| Stabilité de phase*1: |
±7° |
| Stabilité de l'amplitude*1: |
± 0,05 dB |
[1] Radius de 50 mm, courbure à 360°
Les appareils électroménagers
|
Radius de courbure non blindé
(installation ou répétition):
|
18 mm ou 36 mm. |
|
Radius de courbure du blindage
(installation ou répétition):
|
30 mm/60 mm par minute. |
| Cycle de vie du pliage: |
100,000 |
| Le cycle de vie de l'accouplement*2: |
5,000 |
[2] Pour les connecteurs 2,4 mm, 2,92 mm, 3,5 mm, SMA, N uniquement.
Environnemental
| Température: |
-55 à +165°C |
Attenuation et gestion de la puissance
| Fréquence (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Attenuation*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Puissance moyenne*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0Le câble brut est utilisé pour la fabrication de chaussures.
[4] VSWR:1.0; Ambient: +40°C (104°F); Niveau de la mer
Construction
| Je ne veux pas. |
Nom |
Taille (mm) |
Matériel |
| 1 |
Conducteur intérieur |
0.72 |
d'une épaisseur n'excédant pas 50 mm |
| 2 |
Diélectrique |
2.1 |
PTFE à faible densité |
| 3 |
Bouclier intérieur |
2.25 |
Ruban adhésif en cuivre plaqué argenté |
| 4 |
Couche intermédiaire |
2.55 |
PTFE à faible densité |
| 5 |
Bouclier extérieur |
3.01 |
Tresses en cuivre plaqué argenté |
| 6 |
Vêtement |
3.60 |
Le FEP |
| 7 à 9 |
Armor (facultatif) |
5.50 |
Composé |
| 10 |
|
6.00 |
PTFE |
Règles de dénomination des connecteurs:
2 à 2,4 mm (50 GHz, VSWR 1,4)
Pour les appareils à haute fréquence, la fréquence de sortie doit être supérieure ou égale à:
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18 GHz, VSWR 1,25)
Connecteur féminin - Ajoutez F après le nom du connecteur
Angle droit - Ajouter R après le nom du connecteur ((VSWR augmentation de 0,1)
Comment commander
V.N.50W-X-Y-Z
V.N:Vinncom
P, sans armure: vide
X: Fréquence en GHz
Y: type de connecteur
Z: Longueur en mètres
Connecteur d'accouplement T50
|
Le numéro de série de l'appareil doit être identifié.
2.4 mm mâle, en acier inoxydable
|
|
Le numéro de série est le numéro de série de l'appareil.
3.5 mm femelle, en acier inoxydable
|
|
|
Le numéro de série est le numéro de série de l'appareil.
2.4 mm femelle, en acier inoxydable
|
|
Le numéro de série de l'appareil doit être identifié.
SMA mâle, en acier inoxydable
|
|
|
Les données sont fournies à l'autorité compétente.
2.92 mm mâle, en acier inoxydable
|
|
Le numéro de série est le numéro de série de l'appareil.
SMA féminin, en acier inoxydable
|
|
|
Les données sont fournies à l'autorité compétente de l'État membre de l'expédition.
2.92mm femme, en acier inoxydable
|
|
Le numéro de série de l'appareil doit être le suivant:
N féminin, en acier inoxydable
|
|
|
Le numéro de série est le numéro de série de l'appareil.
3.5 mm mâle, en acier inoxydable
|
|
|
|
Connecteur d'accouplement T50P
|
Les données sont fournies à l'autorité compétente.
2.4 mm mâle, en acier inoxydable
|
|
Les données sont fournies par les autorités compétentes de l'État membre.
3.5 mm mâle, en acier inoxydable
|
|
|
Le nombre de points de contrôle doit être le même que le nombre de points de contrôle.
2.4 mm femelle, en acier inoxydable
|
|
Le numéro de série est le numéro de série de l'appareil.
3.5 mm femelle, en acier inoxydable
|
|
|
Les résultats de l'analyse sont publiés dans le rapport annuel.
2.92 mm mâle, en acier inoxydable
|
|
Les données sont fournies par les autorités compétentes de l'État membre.
SMA mâle, en acier inoxydable
|
|
|
Les données sont fournies par les autorités compétentes de l'État membre.
2.92mm femme, en acier inoxydable
|
|
Le nombre de points de contrôle est déterminé par la méthode suivante:
SMA féminin, en acier inoxydable
|
|
|
Les données sont fournies par les autorités compétentes.
N mâle, en acier inoxydable
|
|
|
|
Votre message doit contenir entre 20 et 3 000 caractères!
