40G câbles de test RF de signal flexible VN280 Stabilité de phase élevée

Name: 40G câbles de test RF de signal flexible VN280 Stabilité de phase élevée
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN280
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN280

Conditions de paiement et d'expédition

Quantité de commande min: 5pcs

Prix: negotiable

Délai de livraison: 2-4weeks

Conditions de paiement: T/T, Western Union

Capacité d'approvisionnement: 50pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Les câbles d'essai RF 40G, Les câbles d'essai de signal RF, Cable de signal 40G


Fréquence::	DC~40GHz	Fréquence de coupure ::	62GHz
Impédance ::	50Ω	Vitesse de la propagation ::	70%
Armature de l'efficacité ::	90dB mn.	Tenue de tension ::	C.C 500V

Fréquence::	DC~40GHz
Fréquence de coupure ::	62GHz
Impédance ::	50Ω
Vitesse de la propagation ::	70%
Armature de l'efficacité ::	90dB mn.
Tenue de tension ::	C.C 500V

Description

40G câbles de test RF de signal flexible VN280 Stabilité de phase élevée

VN280 40G Stabilité de phase élevée Flexible Alternatif au câble semi-rigide

Fréquence à large bande
Stabilité de phase
PIM faible

Cable flexible, alternatif au câble semi-rigide

Caractéristiques:	Applications:
* Stabilité de phase	* Radar à série de phases
* PIM faible	* Interconnexion dans et entre les équipements

Électricité

Fréquence:	DC ~ 40 GHz
Fréquence de coupure:	62 GHz
Impédance:	50Ω
Vitesse de propagation:	70%
Efficacité du blindage:	90 dB en moins.
Résistance à la tension:	500 V de courant continu

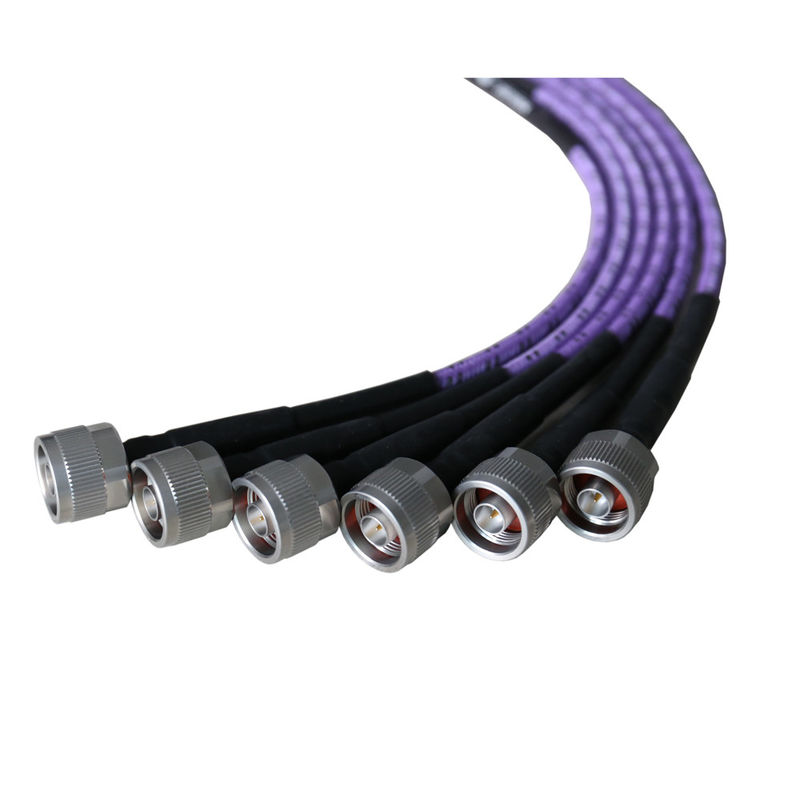

40G câbles de test RF de signal flexible VN280 Stabilité de phase élevée 0

Je ne veux pas.	Nom	Taille (mm)	Matériel
1	Conducteur intérieur	0.53	d'une épaisseur n'excédant pas 50 mm
2	Diélectrique	1.63	PTFE
3	Bouclier intérieur	1.83	Ruban adhésif en cuivre plaqué argenté
4	Bouclier extérieur	2.18	Tresses en cuivre plaqué argenté
5	Vêtement	2.65	Le FEP

Les appareils électroménagers

Radius de courbure (installation):	13.0 mm
Radius de flexion (répéter):	26.0 mm
Poids:	22 g/m

Attenuation et gestion de la puissance

Fréquence (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Attenuation^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Puissance moyenne^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Environnemental

Température:

-55 à +125°C

Règles de dénomination des connecteurs:

2 à 2,4 mm (40 GHz, VSWR 1,35)

Le nombre de fois où les données sont utilisées est supérieur ou égal à:

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1,3)

S - SMA (26,5 GHz, VSWR 1,3)

G - Mini-SMP (matérable avec GPPO et SSMP, 18 GHz, VSWR 1.3)

N - N (18 GHz, VSWR 1,25)

X - MMCX (6 GHz, VSWR 1,3)

M - MCX (6 GHz, VSWR 1,3)

B - BNC (4 GHz, VSWR 1,4)

D - SMB (4 GHz, VSWR 1,25)

Connecteur féminin - Ajoutez F après le nom du connecteur

Angle droit - Ajouter ¥R ¥ après le nom du connecteur (augmentation de la VSWR de 0,1)

Tags:

câbles RF sur mesure,

câble de signal,

assemblage de câbles
