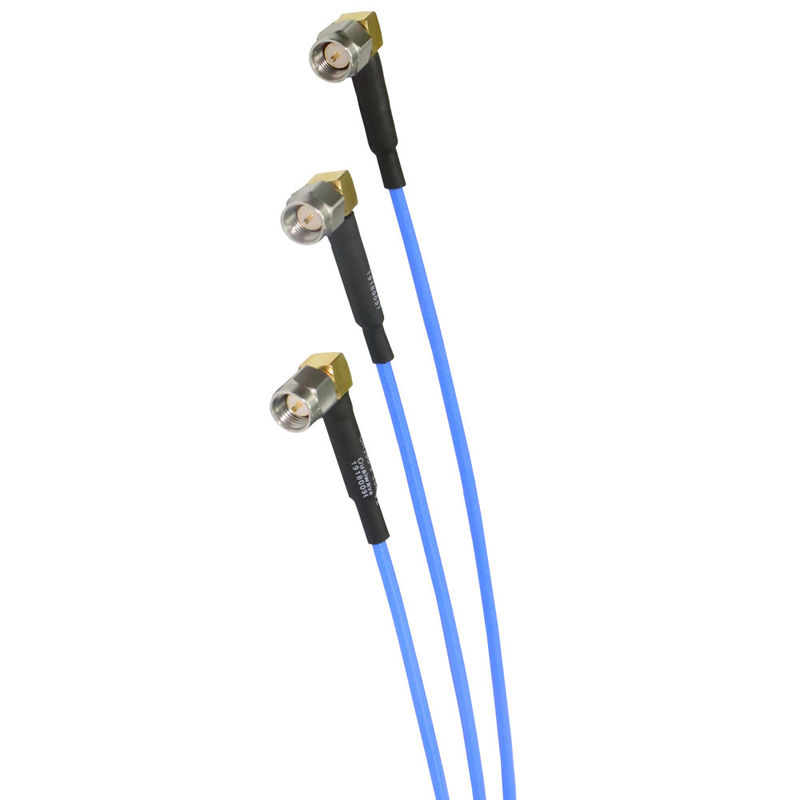

Cable de test RF RoHS personnalisé en cuivre argenté 26.5G Dielectrique d'interconnexion

MOQ:	5 pièces
Prix:	negotiable
Delivery Period:	2-4weeks
Payment Method:	T/T, Western Union
Supply Capacity:	50pcs par jour

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine

Chine

Nom de marque

Vinncom

Certification

RoHS/ISO9000

Numéro de modèle

VN400

Fréquence::

DC~26.5GHz

Fréquence de coupure ::

34GHz

Impédance ::

Vitesse de la propagation ::

Armature de l'efficacité ::

90dB mn.

Tenue de tension ::

C.C 1500V

Mettre en évidence:

26.5G câbles de test RF

Les câbles d'essai RF RoHS

26.5G câbles RF sur mesure

Description de produit

26.5G Stabilité de phase élevée câbles RF flexibles et assemblages

PIM faible
Stabilité de phase
Fréquence DC ~ 26,5 GHz

Cable flexible, alternatif au câble semi-rigide

Caractéristiques:	Applications:
* Stabilité de phase	* Radar à série de phases
* PIM faible	* Interconnexion dans et entre les équipements

Électricité

Fréquence:	DC ~ 26,5 GHz
Fréquence de coupure:	34 GHz
Impédance:	50Ω
Vitesse de propagation:	70%
Efficacité du blindage:	90 dB en moins.
Résistance à la tension:	1500 V en courant continu

Cable de test RF RoHS personnalisé en cuivre argenté 26.5G Dielectrique d'interconnexion 0

Je ne veux pas.	Nom	Taille (mm)	Matériel
1	Conducteur intérieur	0.94	d'une épaisseur n'excédant pas 50 mm
2	Diélectrique	3.00	PTFE
3	Bouclier intérieur	3.20	Ruban adhésif en cuivre plaqué argenté
4	Bouclier extérieur	3.55	Tresses en cuivre plaqué argenté
5	Vêtement	4.00	Le FEP

Les appareils électroménagers

Radius de courbure (installation):	20.0 mm
Radius de flexion (répéter):	40.0 mm
Poids:	49 g/m

Fréquence (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Attenuation^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Puissance moyenne^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Environnemental

Température:

-55 à +125°C

Règles de dénomination des connecteurs:

3 - 3,5 mm (26,5 GHz, VSWR 1,3)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1,3)

S - SMA (26,5 GHz, VSWR 1,3)

N - N (18 GHz, VSWR 1,25)

X - MMCX (6 GHz, VSWR 1,3)

M - MCX (6 GHz, VSWR 1,3)

B - BNC (4 GHz, VSWR 1,4)

D - SMB (4 GHz, VSWR 1,25)

Connecteur féminin - Ajoutez F après le nom du connecteur

Angle droit - Ajouter ¥R ¥ après le nom du connecteur (augmentation de la VSWR de 0,1)
