Mettre en évidence:
Les câbles d'essai RF coaxial
, Les câbles d'essai RF 67G
, câble coaxial RF de 50 ohms

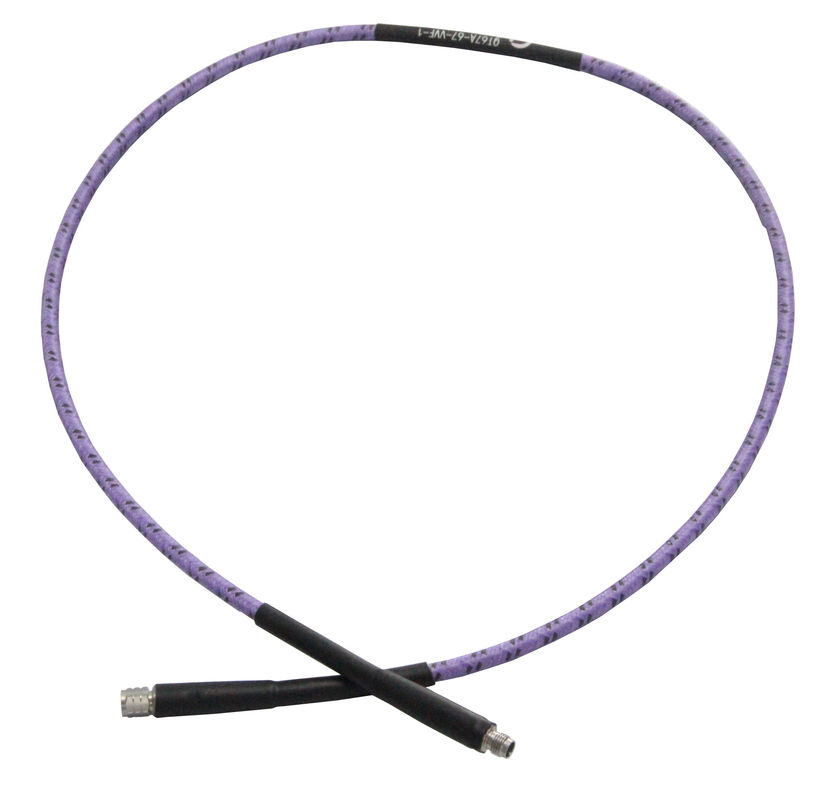

67G Ensembles de câbles d'essai RF coaxial avec une impédance de 50 Ohm
67G Ensembles de câbles d'essai à haute durabilité
- Faible perte d'insertion
- Une grande puissance
- Stabilité de phase élevée
Phases et pertes stables, longue durée de vie
| Caractéristiques: |
Applications: |
| *Faible perte d'insertion |
* Test de laboratoire |
| * Stabilité de phase élevée |
* Avionique |
| * Haute Puissance |
* Radar à série de phases |
| * Durabilité élevée |
* Communication par satellite |
Électricité
| Fréquence: |
DC ~ 67 GHz |
| Impédance: |
50Ω |
| Vitesse de propagation: |
81% |
| Efficacité du blindage: |
90 dB en moins. |
| Résistance à la tension: |
500 V de courant continu |
| Stabilité de phase*1: |
±7° |
| Stabilité de l'amplitude*1: |
± 0,05 dB |
[1] Radius de 50 mm, courbure à 360°
Les appareils électroménagers
|
Radius de courbure non blindé
(installation ou répétition):
|
12 mm ou 24 mm. |
|
Radius de courbure du blindage
(installation ou répétition):
|
30 mm/60 mm par minute. |
| Cycle de vie du pliage: |
100,000 |
| Le cycle de vie de l'accouplement*2: |
5,000 |
[2] Pour les connecteurs de 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, SMA uniquement.
Environnemental
| Température: |
-55 à +125°C |
Attenuation et gestion de la puissance
| Fréquence (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Attenuation*3(dB/100 m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Puissance moyenne*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0Le câble brut est utilisé pour la fabrication de chaussures.
[4] VSWR:1.0; Ambient: +40°C (104°F); Niveau de la mer
Construction
| Je ne veux pas. |
Nom |
Taille (mm) |
Matériel |
| 1 |
Conducteur intérieur |
0.50 |
d'une épaisseur n'excédant pas 50 mm |
| 2 |
Diélectrique |
1.38 |
PTFE à faible densité |
| 3 |
Bouclier intérieur |
1.54 |
Ruban adhésif en cuivre plaqué argenté |
| 4 |
Couche intermédiaire |
1.82 |
PTFE à faible densité |
| 5 |
Bouclier extérieur |
2.17 |
Tresses en cuivre plaqué argenté |
| 6 |
Vêtement |
2.40 |
Le FEP |
| 7 à 9 |
Armor (facultatif) |
5.50 |
Composé |
| 10 |
|
6.00 |
PTFE |
Règles de dénomination des connecteurs:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (maté avec GPPO et SSMP, 65 GHz, VSWR 1.8)
2 à 2,4 mm (50 GHz, VSWR 1,4)
Le nombre de fois où les données sont utilisées est supérieur ou égal à:
A - SSMA (40 GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3)
Connecteur féminin - Ajoutez F après le nom du connecteur
Angle droit - Ajouter ¥R ¥ après le nom du connecteur (augmentation de la VSWR de 0,1)
Comment commander
VN67W-X-Y-Z
V.N:Vinncom
P, sans armure: vide
X: Fréquence en GHz
Y: type de connecteur
Z: Longueur en mètres
Des exemples:
Pour commander un câble de test VN67 avec blindage, DC-60GHz,1.85mm mâle à 1.85mm femelle, 0,5 mètre, spécifier VN67P-60-VVF-0.5.
Connecteur d'accouplement QT67
|
Le code de l'équipage est le code de l'équipage.
1.85 mm mâle, en acier inoxydable
|
|
Le code de l'équipage est le code de l'équipage de l'équipage.
1.85mm femelle, en acier inoxydable
|
|
Connecteur de couplage QT67P
|
Le code de l'équipage est le code de l'équipage.
1.85 mm mâle, en acier inoxydable
|
|
Les données sont fournies par les autorités compétentes de l'État membre.
1.85mm femelle, en acier inoxydable
|
|
