Description de produit

ISOLATEUR DE GUIDE D'ONDES WR-12 75-80 GHz



  • Isolation inverse élevée (généralement 20 à 30 dB)
  • Terminaison interne intégrée (aucune charge externe nécessaire)
  • Correspondance de source et VSWR améliorés
  1. Identifier la direction vers l'avant
    UNISOLATEUR DE GUIDE D'ONDESest marqué d'une flèche ou d'une étiquette indiquant le sens de transmission autorisé.

  2. Connectez la source au port d'entrée
    Connectez la source de signal (par exemple, magnétron, amplificateur ou oscillateur) au port d'entrée duISOLATEUR DE GUIDE D'ONDES.

  3. Connectez la charge au port de sortie
    Connectez l'antenne, la ligne de transmission ou l'appareil de mesure au port de sortie duISOLATEUR DE GUIDE D'ONDES.

  4. **Ne jamais inverser unISOLATEUR DE GUIDE D'ONDES
    UNISOLATEUR DE GUIDE D'ONDESs'atténuera sévèrement (généralement > 20 dB) s'il est connecté en sens inverse ; il doit être installé dans le bon sens.

  5. Correspondance des brides
    UNISOLATEUR DE GUIDE D'ONDESnécessite le même type de bride (UG, CPR, couvercle ou self) que les composants de guide d'ondes adjacents.

  6. Vérification de la puissance nominale
    Avant d'utiliser unISOLATEUR DE GUIDE D'ONDES, vérifiez à la fois ses capacités de gestion de la puissance moyenne et de la puissance maximale.

  7. Aucune terminaison externe nécessaire
    Contrairement à un circulateur, unISOLATEUR DE GUIDE D'ONDESa son port isolé terminé en interne, donc aucun externeCHARGE DU GUIDE D'ONDESest requis.



                             VN-WGISO-7580-WR12.pdf

Numéro de pièce VN-WGISO-7580-WR12
Fréquence de fonctionnement (GHz) 75-80
Perte d'insertion (dB) ≤0,8
Isolement (dB) 18
Perte de retour (dB) 16
Température de fonctionnement (℃) -45 ~ + 80
Interface WR12 avec anti-armement UG-383/U

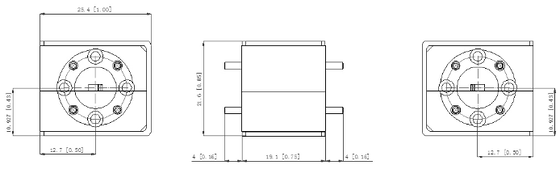

Dimension(mm) Comme ci-dessous
Puissance de manipulation 3W/1W
Conformité ROHS Oui







L'indicateur de fréquence de l'appareil doit être supérieur ou égal à: 0L'indicateur de fréquence de l'appareil doit être supérieur ou égal à: 1
