64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

Produits

Dispositifs de guidage des ondes

Contact USA

sales@vinncom.com

+86 177 5515 1077

Contact maintenant

64-71GHz WR-12 WAVEGUIDE CIRCULATOR VN-WGCIR-6471-WR12

MOQ:	5 pièces
Prix:	negotiable
Emballage Standard:	foam+box
Délai De Livraison:	2-4 semaines
Mode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	50 pièces par jour

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Vinncom

Certification

RoHS/ISO9000

Numéro de modèle

VN-WGCIR-6471-WR12

Fréquence de fonctionnement (gigahertz):

64-71

Température de fonctionnement (℃):

-45 ~ + 80

Perte par insertion (DB maximum):

Isolement (minute de DB):

Isolement (DB):

Mettre en évidence:

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Description de produit

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

A WAVEGUIDE CIRCULATOR is a non-reciprocal, three‑port (or four‑port) ferrite device.
A WAVEGUIDE CIRCULATOR uses a magnetically biased ferrite element to create non‑reciprocal phase shift.
When a signal enters port 1 of a WAVEGUIDE CIRCULATOR, it exits only from port 2, not port 3.
Similarly, a WAVEGUIDE CIRCULATOR directs a signal from port 2 to port 3, and from port 3 to port 1.
Therefore, a WAVEGUIDE CIRCULATOR provides unidirectional circulation of microwave energy.
Because of this property, a WAVEGUIDE CIRCULATOR isolates input ports from output ports while maintaining low insertion loss in the forward direction.

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking

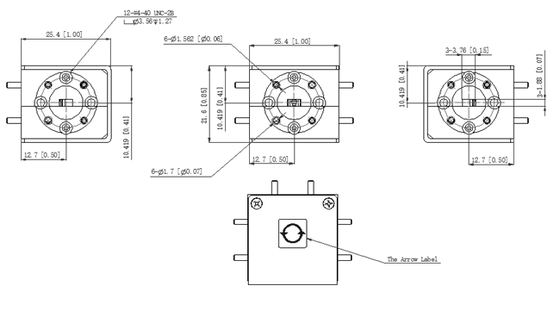

Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes

Les étiquettes:

Produits

MOQ:	5 pièces
Prix:	negotiable
Emballage Standard:	foam+box
Délai De Livraison:	2-4 semaines
Mode De Paiement:	T/T, Western Union
Capacité D'approvisionnement:	50 pièces par jour

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Vinncom

Certification

RoHS/ISO9000

Numéro de modèle

VN-WGCIR-6471-WR12

Fréquence de fonctionnement (gigahertz):

64-71

Température de fonctionnement (℃):

-45 ~ + 80

Perte par insertion (DB maximum):

≤0.8

Isolement (minute de DB):

≥16

Isolement (DB):

≥16

Quantité de commande min:

5 pièces

Prix:

negotiable

Détails d'emballage:

foam+box

Délai de livraison:

2-4 semaines

Conditions de paiement:

T/T, Western Union

Capacité d'approvisionnement:

50 pièces par jour

Mettre en évidence

64-71GHz WR-12 waveguide circulator

WR-12 RF circulator isolator

waveguide circulator with warranty

Description de produit

64-71GHz WR-12 WAVEGUIDE CIRCULATOR

Compact and rugged waveguide construction
Protection of sensitive sources from reflected power
High power handling capability

VN-WGCIR-6471-WR12.pdf

Part Number	VN-WGCIR-6471-WR12
Operating Frequency ( GHz )	64-71
Insertion Loss(dB)	≤0.8
Isolation(dB)	≥16
Return Loss(dB)	≥16
Operating Temperature ( ℃ )	-45 ~ + 80
Interface	WR12 with UG-383/U Anti-Cocking
Dimension(mm)	As below
Handling Power	3W/3W
ROHS Compliance	Yes
