698-3800MHz coupler hybride 2 en 2 / 2: 2 combinateur PIM -150 / -160

Name: 698-3800MHz coupler hybride 2 en 2 / 2: 2 combinateur PIM -150 / -160
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-OX
Price: 2.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-HC2x2-0738-OX

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: VN-HC2x2-035052-ON-xxx

Conditions de paiement: L/C, D/A, D/P, T/T

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                  Accouplement hybride 698-3800 MHz, Couplings hybrides 2 en 2 en dehors, Coupleurs hybrides de fréquences 698 à 800 MHz


Numéro de la partie:	VN-HC2x2-0738-OX	Impédance (Ohm):	50
Fréquence de fonctionnement (mégahertz):	698-3800	Je vous en prie.:	≤1.25
Accouplement (DB):	3.0±0.9

Numéro de la partie:	VN-HC2x2-0738-OX
Impédance (Ohm):	50
Fréquence de fonctionnement (mégahertz):	698-3800
Je vous en prie.:	≤1.25
Accouplement (DB):	3.0±0.9

Description

698-3800MHz coupler hybride 2 en 2 / 2: 2 combinateur PIM -150 / -160

698-3800MHz coupler hybride 2 en 2 / 2: 2 combinateur PIM -150 / -160

Isolement élevé
Bon PIM jusqu'à -160@43 dBm*2
Bonne planéité

Les résultats de l'analyse sont publiés dans les fiches suivantes:

Les données sont fournies par les autorités compétentes de l'Union européenne.

Les résultats de l'analyse sont publiés dans le rapport annuel.

Numéro de la partie	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Fréquence de fonctionnement (MHz)	Pour les produits de la sous-culture
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	3.0 ± 0.9
Perte d'insertion (dB)	3.7
Isolement (dB)	≥ 25
Les données de référence doivent être fournies à l'autorité compétente.	-150 / -160
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N féminin/4.3-10 féminin/DIN féminin
Puissance de manutention (watts, maximum)	500 ((N:300)
Puissance maximale (watts, maximum)	1500 ((N:1200)
Dimension (mm) ((L×W×H, hors connecteur)	141 × 44 × 38	170 × 100 × 40	170 × 100 × 40
Poids net (g)	615 ± 20	685 ± 20	880 ± 20
Les dimensions de l'emballage (mm,L×W×H)	170 × 100 × 40	170 × 100 × 40	170 × 100 × 40
Emballage Taille du carton (mm,L×W×H)	460 × 350 × 195	520 × 360 × 110	520 × 360 × 110

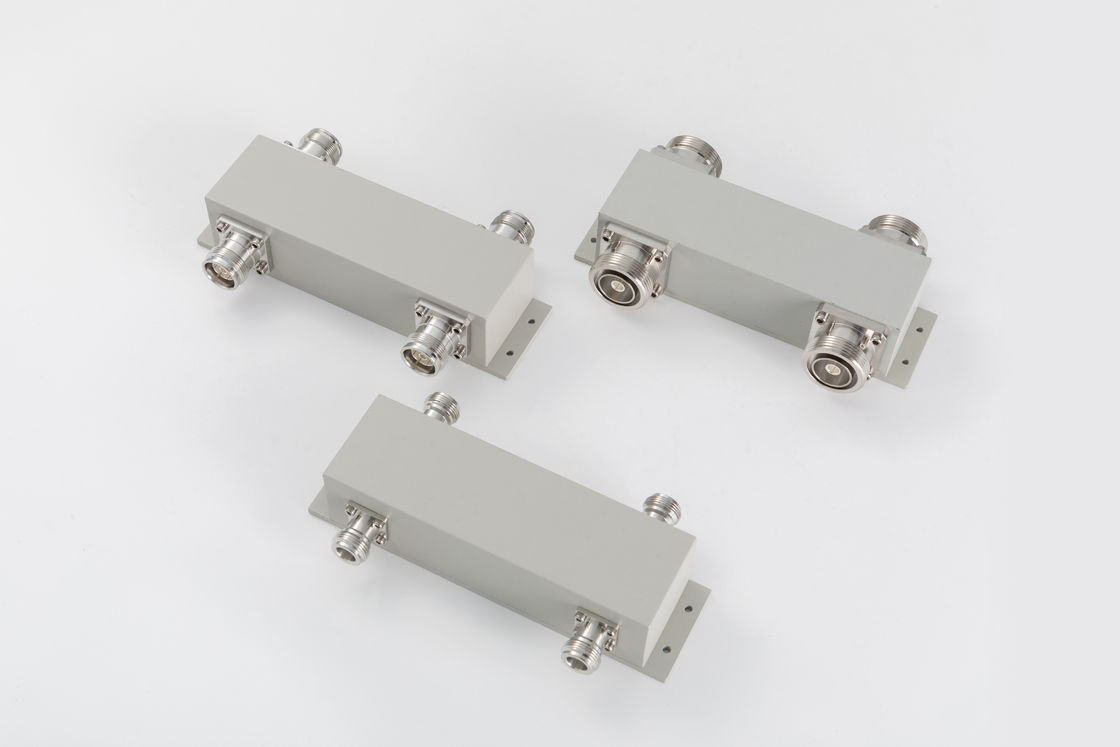

698-3800MHz coupler hybride 2 en 2 / 2: 2 combinateur PIM -150 / -160 0

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
