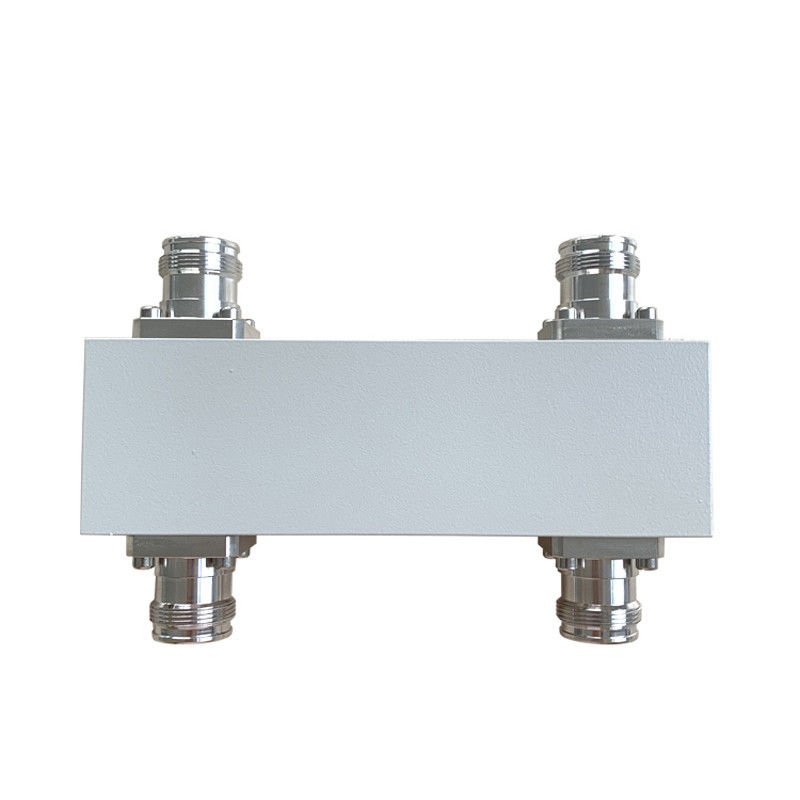

500-4000MHz couplage hybride à 4,3-10F
500-4000MHz couplage hybride à 4,3-10F
500-4000MHz couplage hybride à 4,3-10F
500-4000MHz couplage hybride à 4,3-10F
500-4000MHz couplage hybride à 4,3-10F

500-4000MHz couplage hybride à 4,3-10F

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-05538-OP

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix
Contact maintenant

Caractéristiques

Description
Caractéristiques
Mettre en évidence:

-163 dBc PIM 3 dB coupler hybride

,

Coupleur hybride de 500 watts 3 dB

,

Hybride à large bande de 90 degrés 2x2

Application du projet:
En tant que même combinateur de bande
Isolement de taille:
typiquement 25db
BAS VSWR:
1,15 (maximum)
Connecteur:
4.3-10 femelle
Produit d'origine:
C' est acceptable.
Couleur:
personnalisé
PIM:
-153dbc -163dbc @43dbm*2
Application du projet:
En tant que même combinateur de bande
Isolement de taille:
typiquement 25db
BAS VSWR:
1,15 (maximum)
Connecteur:
4.3-10 femelle
Produit d'origine:
C' est acceptable.
Couleur:
personnalisé
PIM:
-153dbc -163dbc @43dbm*2
Description
500-4000MHz couplage hybride à 4,3-10F

550-3800MHZ 4.3-10 Femme à basse fréquence PIM 3dB Coupler hybride combiné DAS



  • Bon PIM jusqu'à -163@43dBm*2
  • Une bonne perte de retour
  • Isolement élevé



                                                              Les résultats de l'analyse sont publiés dans le rapport annuel annuel de l'OCDE.

Numéro de la partie Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation.
Fréquence de fonctionnement (MHz) 550 à 3800
Impédance (Ohm) 50
Résultats de la recherche 1.25
Couplings (dB) 3 ± 1
Perte d'insertion (dB) 3 ± 1
Isolement (dB) 23
Les données de référence doivent être fournies à l'autorité compétente. -153/-163 -153/-163 -153/-163 -153/-163 -153/-163 -163
Application du projet Intérieur et extérieur
Niveau de protection Pour la protection contre la corrosion
Température de fonctionnement (°C) -40 ~ + 80
Interface 4.3-10 Femme
Puissance de manutention (watts, maximum) 500
Puissance maximale (watts, maximum) 1500
Dimension (mm) ((L×W×H, hors connecteur) 140.6 fois 44 fois 34.5
Poids net (g) 715
Poids de l'emballage (kg/pcs) 15.4/20
Les dimensions de l'emballage (mm,L×W×H) 170*100*40
Emballage Taille du carton (mm,L×W×H) 520*360*105
Conformité ROHS - Oui, oui.



500-4000MHz couplage hybride à 4,3-10F 0



Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
