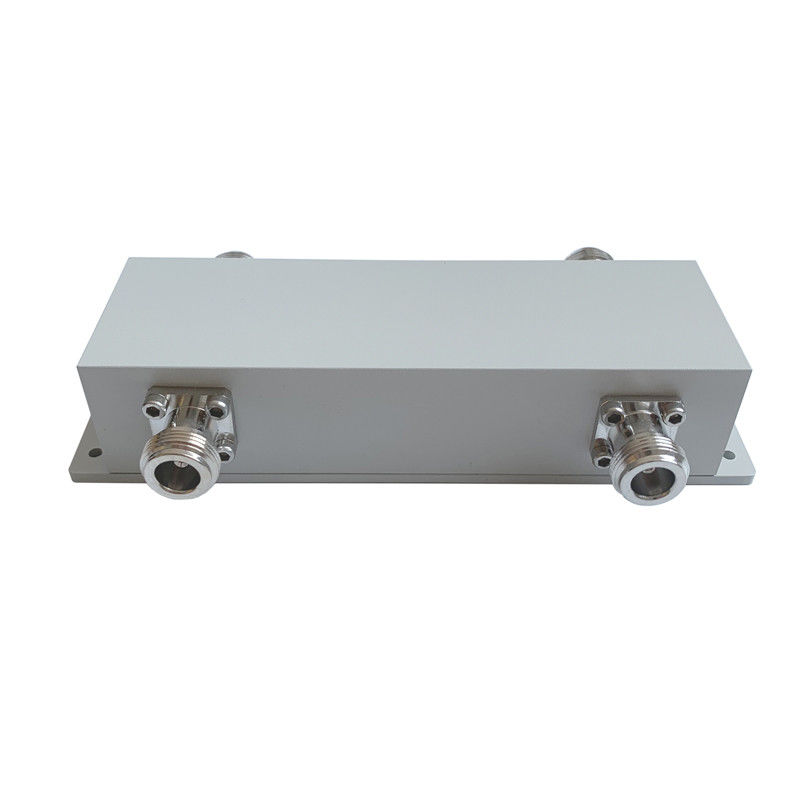

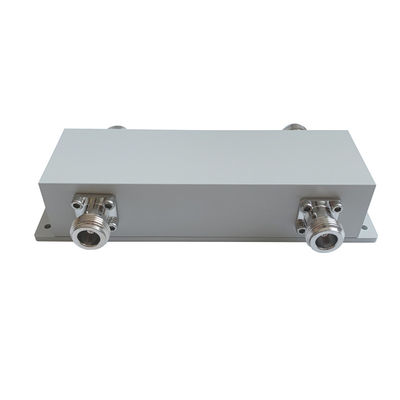

L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts
L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts
L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts
L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts
L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts

L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-05538-ON

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix
Contact maintenant

Caractéristiques

Description
Caractéristiques
Mettre en évidence:

Accouplement hybride à quadrature 3800 MHz

,

Couplings hybrides de 300 watts

,

Accouplement hybride à large bande de 550 MHz

Application du projet:
En tant que même combinateur de bande
Isolement de taille:
typiquement 25db
BAS VSWR:
1,15 (maximum)
Connecteur:
N Femme
Produit d'origine:
C' est acceptable.
Couleur:
personnalisé
PIM:
-153dbc -163dbc @43dbm*2
Application du projet:
En tant que même combinateur de bande
Isolement de taille:
typiquement 25db
BAS VSWR:
1,15 (maximum)
Connecteur:
N Femme
Produit d'origine:
C' est acceptable.
Couleur:
personnalisé
PIM:
-153dbc -163dbc @43dbm*2
Description
L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts

550-3800MHZ N Femme à basse fréquence PIM 3dB Combinateur hybride DAS



  • Isolement élevé
  • Portables pour l'installation
  • PIM faible -163 dBc@43 dBm*2





Numéro de la partie Les données de référence doivent être fournies à l'autorité compétente de l'État membre de l'expédition.
Fréquence de fonctionnement (MHz) 550 à 3800
Impédance (Ohm) 50
Résultats de la recherche 1.25
Couplings (dB) 3 ± 1
Perte d'insertion (dB) 3 ± 1
Isolement (dB) 23
Les données de référence doivent être fournies à l'autorité compétente. -153/-163 -153/-163 -153/-163 -153/-163 -153/-163 -163
Application du projet Intérieur et extérieur
Niveau de protection Pour la protection contre la corrosion
Température de fonctionnement (°C) -40 ~ + 80
Interface N Femme
Puissance de manutention (watts, maximum) 300
Puissance maximale (watts, maximum) 1200
Dimension (mm) ((L×W×H, hors connecteur) 140.6 fois 44 fois 34.5
Poids net (g) 590
Poids de l'emballage (kg/pcs) 12.9/20
Les dimensions de l'emballage (mm,L×W×H) 170*100*40
Emballage Taille du carton (mm,L×W×H) 520*360*105
Conformité ROHS - Oui, oui.



L'accouplement hybride à quadrature de 550-3800MHZ de 300 watts 0



Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
