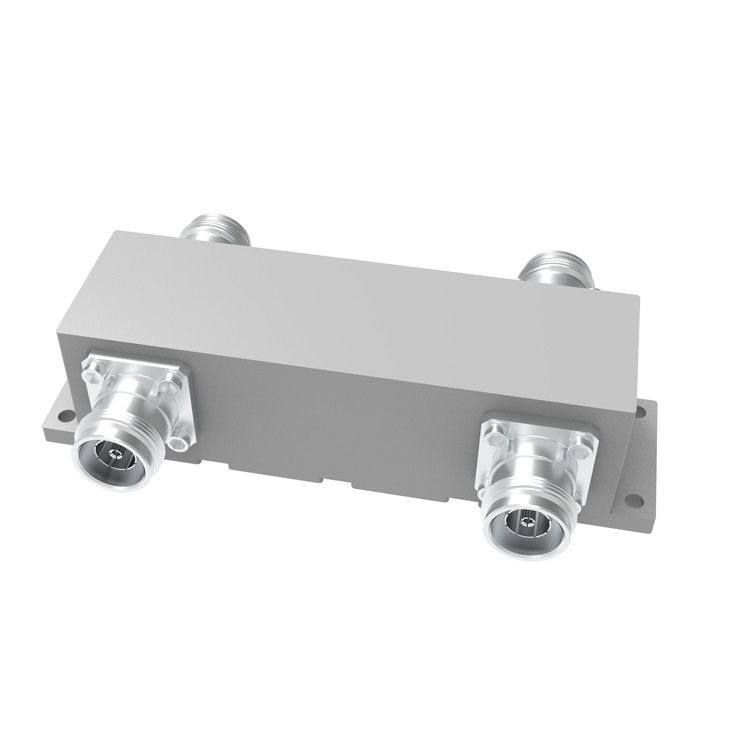

550-6000MHz 2in2out 4.3-10F couplage hybride

Name: 550-6000MHz 2in2out 4.3-10F couplage hybride
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle.
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: Le nombre de points de contrôle doit être le même que le nombre total de points de contrôle.

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Couplings hybrides à quadrature de 500 W, Couplings hybrides à 90 degrés de 500 W, Accouplement hybride de 90 degrés conforme à la norme ROHS


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,35 (maximum)	Connecteur:	4.3-10 femelle
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,35 (maximum)
Connecteur:	4.3-10 femelle
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé

Description

550-6000MHz 2in2out 4.3-10F couplage hybride

550-6000MHz 2in2out 4.3-10F couplage hybride

Une bonne perte de retour
large bande
Directivité élevée

Les résultats de l'analyse sont publiés dans les fiches suivantes:

Numéro de la partie	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz)	550 à 6000
Impédance (Ohm)	50
Résultats de la recherche	1.35 (généralement 1.22 @ toute la bande)
Couplings (dB)	3
Perte d'insertion (dB)	± 15
Isolement (dB)	23
Les données de référence doivent être fournies à l'autorité compétente.	-153/-163 -153/-163 -153/-163 -153/-163 -153/-163 -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	4.3-10 Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm) ((L×W×H, hors connecteur)	131X40X38. Je vous en prie.4
Poids net (g)	650 ± 5%
Les dimensions de l'emballage (mm,L×W×H)	Le nombre d'écrans est le suivant:
Emballage Taille du carton (mm,L×W×H)	Pour les appareils à commande numérique
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
