4 Port Directionnel 25db 2700-6000MHZ Coupler hybride RF à large bande

Name: 4 Port Directionnel 25db 2700-6000MHZ Coupler hybride RF à large bande
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-ON
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-2760-ON

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement hybride de 25 dB rf, Accouplement hybride à large bande de 25 dB, couplage hybride à large bande de 6000 MHz


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,20 (maximum)	Connecteur:	N Femme
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,20 (maximum)
Connecteur:	N Femme
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé

Description

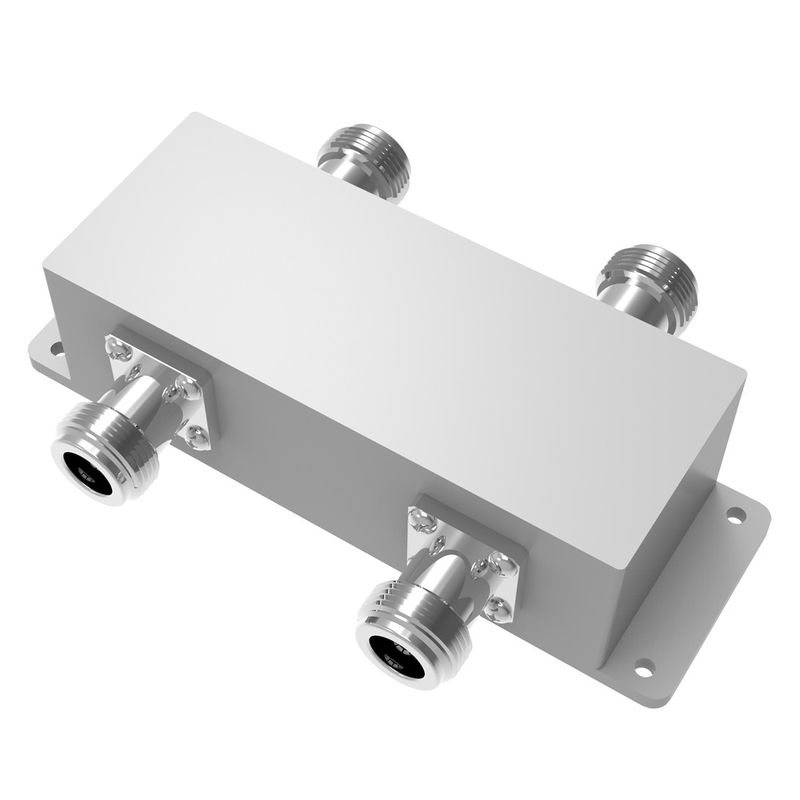

4 Port Directionnel 25db 2700-6000MHZ Coupler hybride RF à large bande

2700-6000MHZ N Femme à faible PIM 3dB coupleur hybride DAS

Isolement élevé
Directivité élevée
Une bonne perte de retour

Numéro de la partie	Les données de référence doivent être fournies à l'autorité compétente de l'État membre de référence.
Fréquence de fonctionnement (MHz)	2700 à 6000
Impédance (Ohm)	50
Résultats de la recherche	1.2
Couplings (dB)	3
Perte d'insertion (dB)	± 0.5
Isolement (dB)	26
Les données de référence doivent être fournies à l'autorité compétente.	- Une centaine.
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	114.1X36X32.5
Poids net (g)	350 ± 20
Les dimensions de l'emballage (mm,L×W×H)	Le nombre d'écrans est le suivant:
Emballage Taille du carton (mm,L×W×H)	Pour les appareils à commande numérique
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
