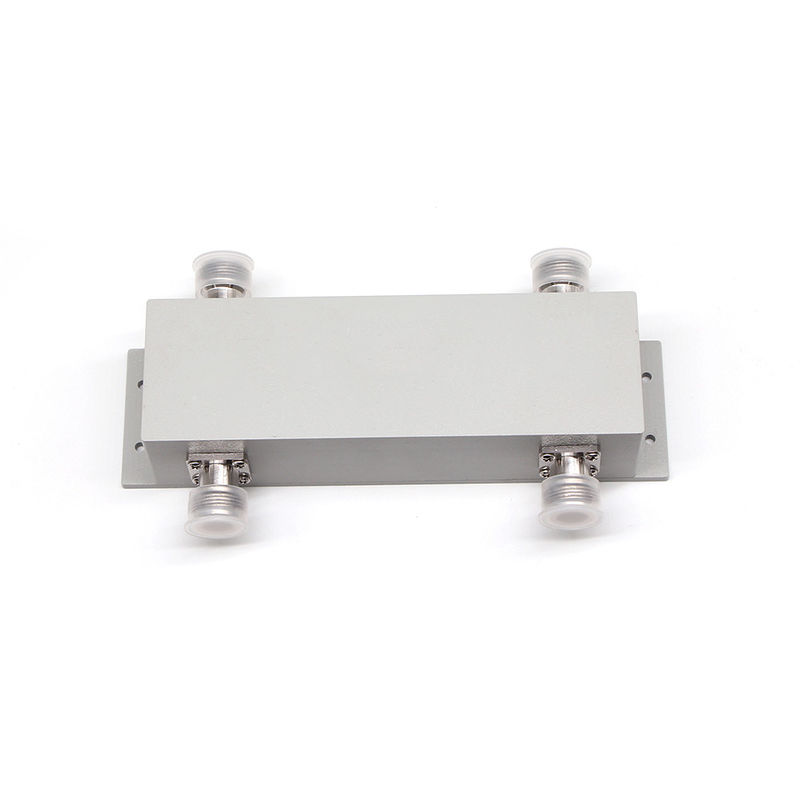

698-3800MHz couplage hybride féminin

Name: 698-3800MHz couplage hybride féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-0738-ON

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Coupleur hybride à faible PIM 3 dB, N Coupleur hybride 3dB féminin, Combinaison hybride à 3 dB de 3800 MHz


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)	Connecteur:	N Femme
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé
PIM:	153dbc 163dbc@43dbm *2

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)
Connecteur:	N Femme
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé
PIM:	153dbc 163dbc@43dbm *2

Description

698-3800MHz couplage hybride féminin

698-3800MHz couplage hybride féminin

Large bande
Directivité élevée
Une bonne perte de retour

Les données sont fournies par les autorités compétentes de l'Union européenne.

Numéro de la partie	Le code de l'établissement est le code de l'établissement.
Fréquence de fonctionnement (MHz)	Pour les produits de la sous-culture
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	3.0 ± 0.9
Perte d'insertion (dB)	3.7
Isolement (dB)	≥ 23
Les données de référence doivent être fournies à l'autorité compétente.	- 140 / - 150 / - 155 / - 160
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	141 × 44 × 38
Poids net (g)	615 ± 20
Les dimensions de l'emballage (mm,L×W×H)	170 × 100 × 40
Emballage Taille du carton (mm,L×W×H)	520 × 360 × 110
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
