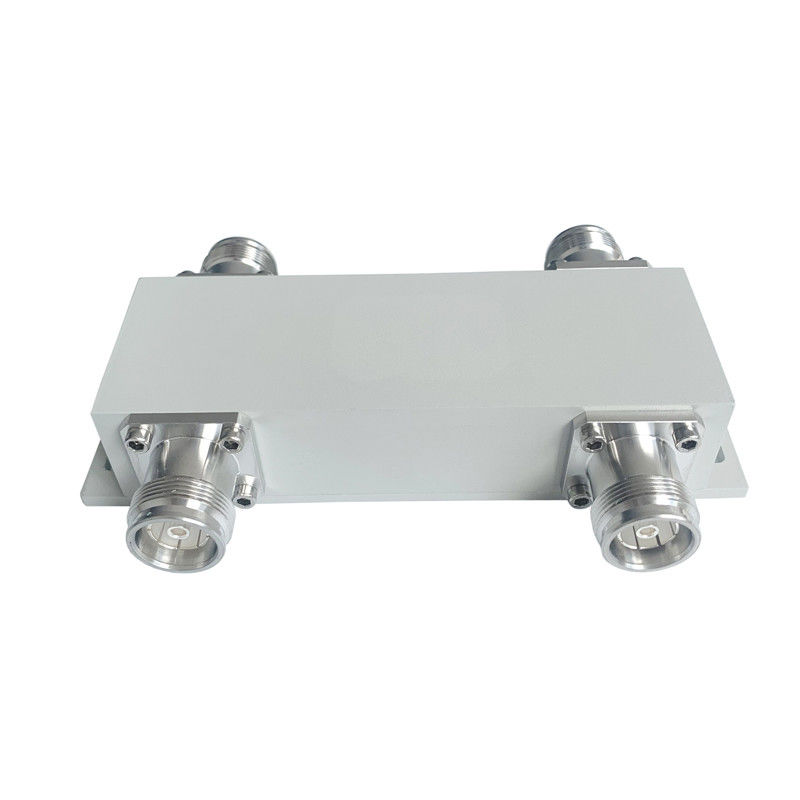

698-2700MHz 2in2out 4.3-10F Coupler hybride

Name: 698-2700MHz 2in2out 4.3-10F Coupler hybride
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2X2-0727-OP
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2X2-0727-OP

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Couplings hybrides RF de 500 W, - 160 dBc couplage hybride RF, Combinaison hybride à faible PIM


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)	Connecteur:	4.3-10 femelle
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé
PIM:	153dbc 163dbc@43dbm *2

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)
Connecteur:	4.3-10 femelle
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé
PIM:	153dbc 163dbc@43dbm *2

Description

698-2700MHz 2in2out 4.3-10F Coupler hybride

698-2700MHz 2in2out 4.3-10F Coupler hybride

Isolement élevé
PIM faible -163 dBc@43 dBm*2
Portables pour l'installation

Les résultats de l'analyse sont publiés dans le rapport annuel de l'OCDE.

Numéro de la partie	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz)	698 à 2700
Impédance (Ohm)	50
Résultats de la recherche	≤ 120
Couplings (dB)	3.0 ± 0.8
Perte d'insertion (dB)	3.6
Isolement (dB)	≥ 25
Les données de référence doivent être fournies à l'autorité compétente.	-153 / -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	4.3-10 Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm) ((L×W×H, hors connecteur)	127 × 44 × 31
Poids net (g)	565 ± 20
Les dimensions de l'emballage (mm,L×W×H)	170 × 100 × 40
Emballage Taille du carton (mm,L×W×H)	520 × 360 × 110
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
