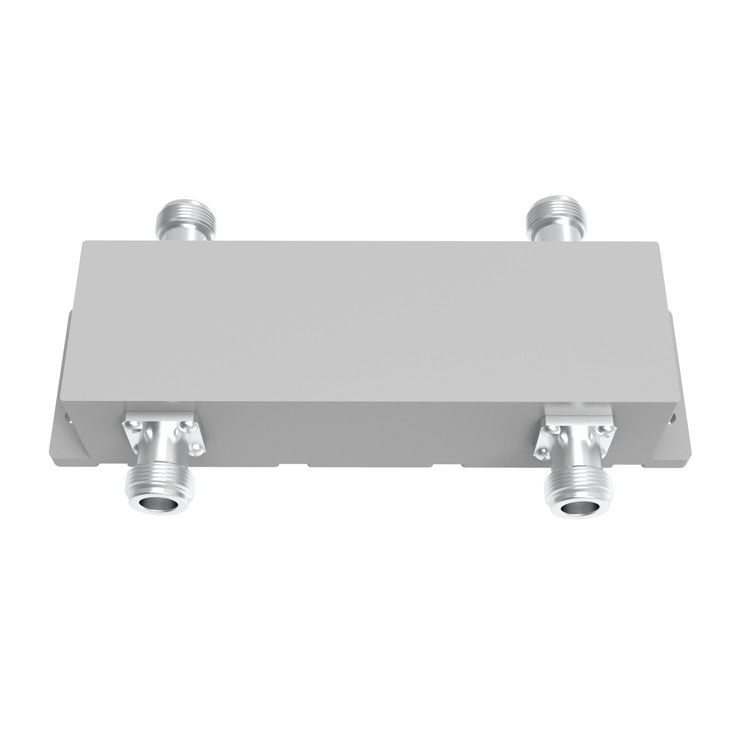

600-4000MHz couplage hybride féminin

Name: 600-4000MHz couplage hybride féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0640-ON
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-0640-ON

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Discuter Maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          -163dbc 3db combiné hybride, Combinaison hybride 2*2 3db, Accouplement directionnel de fréquence 4000 MHz


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	24 dB
BAS VSWR:	1,25 (maximum)	Connecteur:	N Femme
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé
PIM:	-153dbc -163dbc @43dbm*2

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	24 dB
BAS VSWR:	1,25 (maximum)
Connecteur:	N Femme
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé
PIM:	-153dbc -163dbc @43dbm*2

Description

600-4000MHz couplage hybride féminin

600-4000MHZ N Femme à faible PIM 3dB Coupler hybride combiné DAS

Large bande
PIM faible -163 dBc@43 dBm*2
Une bonne perte de retour

Les données sont fournies par les autorités compétentes de l'État membre.

Numéro de la partie	Les données de référence doivent être fournies à l'autorité compétente de l'État membre où le véhicule est situé.
Fréquence de fonctionnement (MHz)	600 à 4000
Impédance (Ohm)	50
Résultats de la recherche	1.25
Couplings (dB)	3 ± 1
Perte d'insertion (dB)	3 ± 1
Isolement (dB)	24
Les données de référence doivent être fournies à l'autorité compétente.	-153/-163 -153/-163 -153/-163 -153/-163 -153/-163 -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	140.6 fois 44 fois 34.5
Poids net (g)	590 ± 5%
Poids de l'emballage (kg/pcs)	12.9/20
Les dimensions de l'emballage (mm,L×W×H)	17010040
Emballage Taille du carton (mm,L×W×H)	520360105
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports conçu pour une répartition de puissance de 3 dB (égales).et hybrides à 180 degrés.

Vinncom propose différents modèles d'accouplement hybride basé sur des micro-bandes, des films air-diélectriques et minces, des guides d'ondes, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
