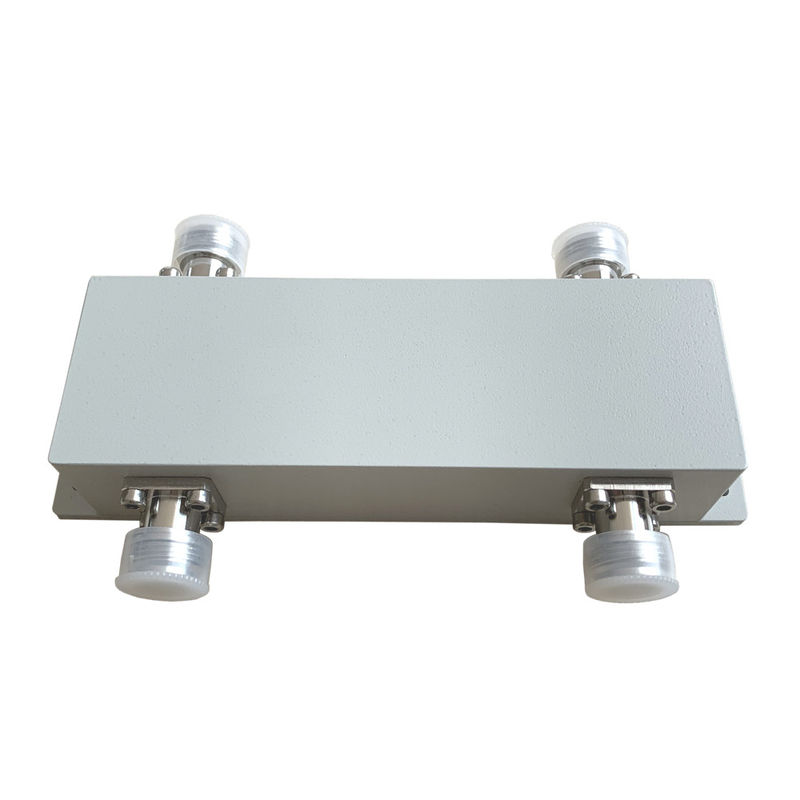

550-2700MHZ 300w 2en 2out 3dB coupleur hybride

Name: 550-2700MHZ 300w 2en 2out 3dB coupleur hybride
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05527-ON
Price: 414.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-HC2x2-05527-ON

Conditions de paiement et d'expédition

Quantité de commande min: 10

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 500pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Un coupleur hybride de 3 dB., Accouplement hybride de 300w 3dB, Accouplement hybride à haute puissance de 550 MHz


Application du projet:	En tant que même combinateur de bande	Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)	Connecteur:	N Femme
Produit d'origine:	C' est acceptable.	Couleur:	personnalisé

Application du projet:	En tant que même combinateur de bande
Isolement de taille:	typiquement 25db, 30 (maximum)
BAS VSWR:	1,15 (maximum)
Connecteur:	N Femme
Produit d'origine:	C' est acceptable.
Couleur:	personnalisé

Description

550-2700MHZ 300w 2en 2out 3dB coupleur hybride

550-2700MHZ N Femme à basse fréquence PIM 3dB Coupler hybride combiné DAS

Bon PIM jusqu'à -163@43dBm*2
Une bonne perte de retour
Isolement élevé

Les données sont fournies par les autorités compétentes.

Numéro de la partie	Les données de référence doivent être fournies à l'autorité compétente de l'État membre où le véhicule est transporté.
Fréquence de fonctionnement (MHz)	550 à 2700
Impédance (Ohm)	50
Résultats de la recherche	1.25
Couplings (dB)	3
Perte d'insertion (dB)	± 0.7
Isolement (dB)	25
Les données de référence doivent être fournies à l'autorité compétente.	-153/-163 -153/-163 -153/-163 -153/-163 -153/-163 -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	135.6X45X32
Poids net (g)	535
Poids de l'emballage (kg/pcs)	11.8/20
Les dimensions de l'emballage (mm,L×W×H)	Le nombre d'écrans est le suivant:
Emballage Taille du carton (mm,L×W×H)	Pour les appareils à commande numérique
Conformité ROHS	- Oui, oui.

Les accouplements hybrides sont le cas particulier d'un accouplement directionnel à quatre ports qui est conçu pour une division de puissance de 3 dB (égales).et hybrides à 180 degrés.Vinncom propose différents modèles de coupleurs hybrides à base de micro-bandes, air-diélectrique et film mince, guide d'onde, etc.

Les accouplages hybrides sont largement utilisés comme un accouplage directionnel 3db avec un port de terminaison, peuvent également être utilisés comme un combinateur de 2 en 2 et 2 en 1.

Pour certaines utilisations, les accouplages hybrides peuvent être combinés sous forme de matrice, par exemple 4in 4out, 3in 3out, etc.

Vinncom fournit de nombreuses gammes de fréquences différentes pour l'accouplement hybride et est largement utilisée dans les systèmes DAS et d'essai.
