Name: Duplexeur à 15 GHz WR-62
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

MOQ:	5 PIÈCES
Prix:	negotiable
Mode De Paiement:	LC, D/A, D/P, T/T
Capacité D'approvisionnement:	500

Informations détaillées

Description de produit

Informations détaillées

Lieu d'origine

Chine

Nom de marque

Vinncom

Certification

ISO 9000 ROHS

Numéro de modèle

VN-WGD-15-WR62

Numéro de pièce:

VN-WGD-15-WR62

Fréquence de fonctionnement (gigahertz):

Planéité (dB):

≤0.5dB

Islotement (canal L vers canal H):

≥70 dB

Perte de retour (db):

≥18dB

Perte par insertion (DB):

≤ 1,4 dB

Interface:

WR62 (BJ140)

Description de produit

DUPLEXEUR GUIDE D'ONDES 15 GHz WR-62

Protège les récepteurs sensibles de l'énergie de l'émetteur de haute puissance
Améliore la sensibilité du système en réduisant la fuite de l'émetteur dans le récepteur
Gamme de fréquences de 1 GHz à 110 GHz+

Un DUPLEXEUR GUIDE D'ONDES offre une isolation élevée entre les ports de l'émetteur et du récepteur, empêchant le signal de transmission de haute puissance d'endommager le front-end sensible du récepteur.
Dans un DUPLEXEUR GUIDE D'ONDES basé sur un circulateur, l'appareil utilise un CIRCULATEUR GUIDE D'ONDES avec deux filtres passe-bande connectés à deux ports—le circulateur dirige l'énergie Tx vers l'antenne et l'énergie Rx de l'antenne vers le récepteur.
Dans un DUPLEXEUR GUIDE D'ONDES basé sur des filtres (utilisant un magic T ou une jonction en T), les signaux Tx et Rx sont séparés par des filtres sélectifs en fréquence ; le filtre Tx ne laisse passer que la bande Tx vers l'antenne, et le filtre Rx ne laisse passer que la bande Rx de l'antenne.

Connecter le récepteur au port Rx –
Connectez le récepteur ou l'entrée LNA au port Rx du DUPLEXEUR GUIDE D'ONDES.

Faire correspondre les types de brides –
Un DUPLEXEUR GUIDE D'ONDES nécessite le même type de bride (UG, CPR, couvercle ou choke) sur les trois ports que les composants de guide d'ondes connectés.

Vérifier les affectations de fréquence –
Un DUPLEXEUR GUIDE D'ONDES est réglé en usine pour des bandes de fréquences Tx et Rx spécifiques ; assurez-vous que vos fréquences système correspondent aux spécifications du DUPLEXEUR GUIDE D'ONDES.

Numéro de pièce	VN-WGD-15-WR62
Fréquence de fonctionnement ( GHz )	15
Platitude (dB)	≤0.5dB
Isolation (canal L vers canal H)	≥70dB
Perte de retour (dB)	≥18dB
Perte d'insertion (dB)	≤1.4dB
Interface	WR62 (BJ140)

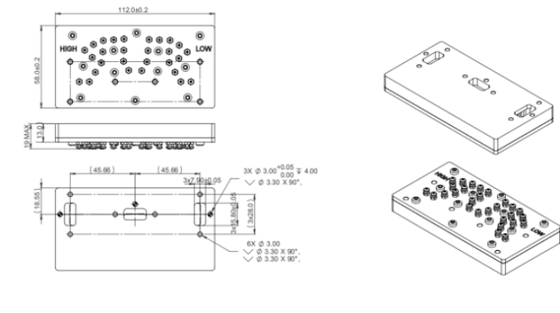

Dimension (mm)	Comme ci-dessous
Humidité de fonctionnement	5-95%
Température de fonctionnement ( ℃ )	-40 ~ +80
Conformité ROHS	Oui
