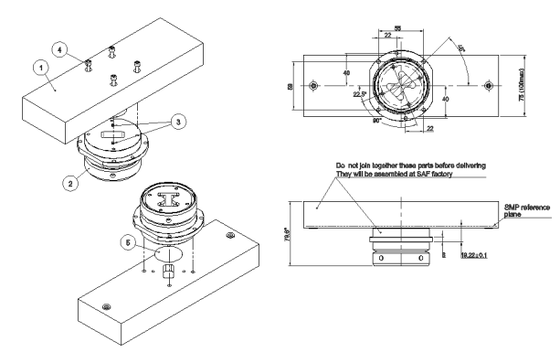

Duplexeur à guide d'ondes WR-112 7 GHz

Duplexeur à 7 GHz WR-112

• Faible VSWR à tous les ports (lorsqu'il est correctement arrêté)
• Partage d'une seule antenne entre Tx et Rx (réduit le matériel)
• Isolement élevé entre les ports émetteur et récepteur (généralement > 30 dB)

Principe de fonctionnementDUPLEXEUR à guidage d'onde

UneDUPLEXEUR à guidage d'ondeest un composant à micro-ondes à trois ports qui permet de partager une seule antenne entre un émetteur et un récepteur, tout en assurant l'isolation entre eux.
UneDUPLEXEUR à guidage d'ondeIl est généralement composé de deux filtres à bande passante (ou d'un filtre à bande passante et d'un filtre à bande rejetante) connectés à une jonction commune, souvent à l'aide d'unLe guide à ondes Tou une architecture basée sur le circulateur.
UneDUPLEXEUR à guidage d'ondesépare les signaux d'émission et de réception en fonction de la fréquence: le canal d'émission transmet la fréquence de l'émetteur (Tx) à l'antenne,pendant que le canal de réception passe la fréquence du récepteur (Rx) de l'antenne.
UneDUPLEXEUR à guidage d'ondefournit une isolation élevée entre les ports émetteur et récepteur, empêchant le signal d'émission de haute puissance d'endommager l'extrémité avant sensible du récepteur.
Dans un système à base de circulateurDUPLEXEUR à guidage d'onde, le dispositif utilise unLe système d'écoulement de l'eauAvec deux filtres à bande passante fixés à deux ports, le circulateur dirige l'énergie Tx vers l'antenne et l'énergie Rx de l'antenne vers le récepteur.
à base de filtreDUPLEXEUR à guidage d'onde(à l'aide d'une jonction T ou T magique), les signaux Tx et Rx sont séparés par des filtres sélectifs en fréquence; le filtre Tx ne fait passer à l'antenne que la bande Tx,et le filtre Rx passe seulement la bande Rx de l'antenne.
UneDUPLEXEUR à guidage d'ondes'appuie sur le fait que les fréquences d'émission et de réception sont suffisamment séparées (duplexage par division de fréquence) pour que les filtres puissent les distinguer efficacement.
UneDUPLEXEUR à guidage d'ondeIl comprend également uneCharge de conduite d'ondesou une terminaison assortie au port isolé (lorsqu'on utilise un circulateur) pour absorber toute énergie fuite ou réfléchie.
UneDUPLEXEUR à guidage d'ondeassure que l'antenne est connectée simultanément aux deux voies Tx et Rx sans interférence mutuelle, fonction essentielle pour les systèmes de radar et de communication full-duplex.
