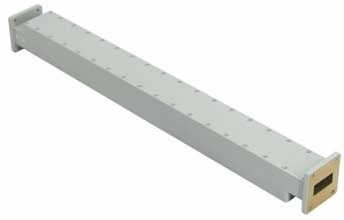

Atténuateur de guide d'ondes WR-112 7,05-10 GHz

Atténuateur de guide d'ondes 7.05-10 GHz WR-112

• Construction robuste et usinée avec précision du guide d'ondes
• Intégration compacte avec les systèmes de guides d'ondes
• Versions fixes ou variables pour différents besoins

Principe de fonctionnement d'unATTÉNUATEUR DE GUIDE D'ONDES

UnATTÉNUATEUR DE GUIDE D'ONDESest un composant micro-ondes passif qui réduit l'amplitude d'un signal se propageant dans une ligne de transmission à guide d'ondes.
UnATTÉNUATEUR DE GUIDE D'ONDESréalise cette réduction en introduisant une perte contrôlée dans le chemin du signal, sans provoquer de réflexion significative.
UnATTÉNUATEUR DE GUIDE D'ONDESpeut être conçu selon trois mécanismes principaux : film résistif/insertion, absorption par des matériaux diélectriques absorbants, ou structures mécaniques à aube/rotatives.
UnATTÉNUATEUR DE GUIDE D'ONDESbasé sur le type à aube résistive utilise une fine carte résistive placée le long du plan E du guide d'ondes—la carte intercepte les lignes de champ électrique et dissipe l'énergie micro-ondes sous forme de chaleur.
UnATTÉNUATEUR DE GUIDE D'ONDESde type à aube rotative se compose de trois sections : une aube résistive fixe d'entrée, une aube résistive rotative et une aube résistive fixe de sortie—la rotation de l'aube centrale modifie le niveau d'atténuation en continu.

UnATTÉNUATEUR DE GUIDE D'ONDESavec une conception absorbante (coaxial vers guide d'ondes) utilise des matériaux ferrite ou diélectriques absorbants qui absorbent l'énergie électromagnétique.
UnATTÉNUATEUR DE GUIDE D'ONDESmaintient une bonne adaptation d'impédance (VSWR faible) sur sa bande de fréquence de fonctionnement, assurant une réflexion minimale.
UnATTÉNUATEUR DE GUIDE D'ONDESatténue les signaux en convertissant une partie de l'énergie électromagnétique en chaleur, qui est dissipée par le corps du guide d'ondes et les dissipateurs thermiques.
UnATTÉNUATEUR DE GUIDE D'ONDESpeut être fixe (fournissant une valeur d'atténuation constante, par exemple 3 dB, 6 dB, 10 dB, 20 dB) ou variable (réglable sur une plage, par exemple 0 à 30 dB ou 0 à 60 dB).
