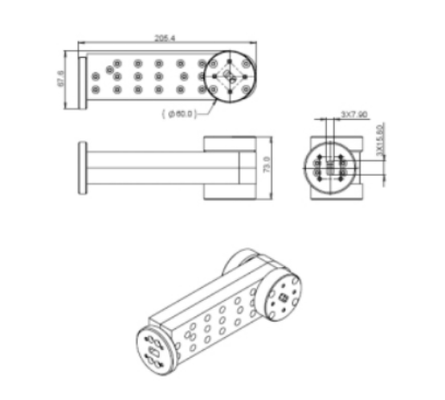

14.4-15.35 GHz WR-140 coupleur à ondes

14.4-15.35GHz WR-140 coupleur à ondes

• Faible perte d'insertion dans la voie de transmission principale
• Capacité de traitement de puissance élevée (moyenne et maximale)
• Fonctionnement à haut débit (disponible à plusieurs octaves)

Principe de fonctionnementCouplant à ondes

UneCouplant à ondesest un dispositif directionnel passif à quatre ports qui prend des échantillons d'une fraction de la puissance des micro-ondes qui circule dans un guide d'onde principal.
UneCouplant à ondesse compose d'un guide d'onde principal (ligne primaire) et d'un guide d'onde secondaire (ligne couplée), avec des ouvertures d'accouplement ou des fentes le long de leur paroi commune.
UneCouplant à ondestransfère une partie prédéterminée de la puissance incident de la ligne principale vers la ligne couplée, tandis que la puissance restante continue à travers la ligne principale.
UneCouplant à ondesfonctionne selon le principe de l'interférence des ondes et de la superposition à travers les ouvertures de couplage.
UneCouplant à ondesest intrinsèquement directionnelle, elle n'accouple que l'onde allant vers l'avant (dans la ligne principale) au port couplé, tandis que l'onde allant à l'envers est couplée au port isolé.
UneCouplant à ondesa quatre ports: port d'entrée, port de sortie (via), port couplé et port isolé.
UneCouplant à ondesatteint son niveau d'accouplement (par exemple, 10 dB, 20 dB, 30 dB ou 40 dB) en contrôlant la taille, le nombre et l'espacement des ouvertures d'accouplement.
UneCouplant à ondesfournit une directionnalité élevée, ce qui signifie que la puissance couplée de la direction avant est beaucoup plus grande que de la direction inverse.
Le port isolé d'unCouplant à ondesdoit être résilié par unCharge de conduite d'ondespour absorber toute énergie inversée non désirée.
