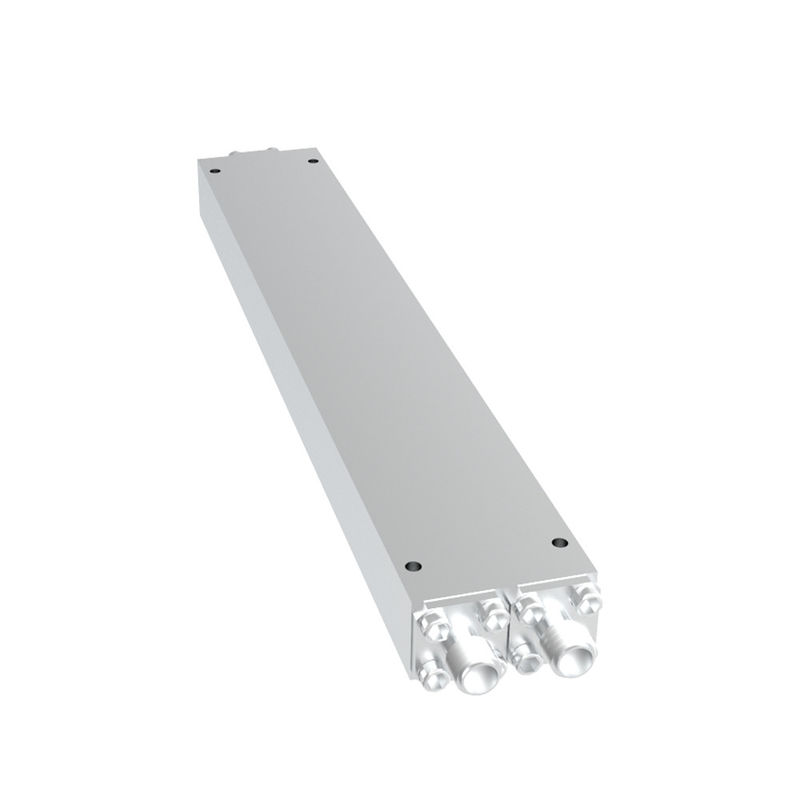

SMA Wilkinson Diviseur de puissance de l'antenne Combinateur de puissance à large bande 500-18000MHz 2 voies

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-PD-500-18000-OS2

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Détails d'emballage: foam+box

Délai de livraison: 2-4weeks

Conditions de paiement: T/T, Western Union

Capacité d'approvisionnement: 50pcs par jour

Obtenez le meilleur prix
Discuter Maintenant
Caractéristiques
Mettre en évidence:

Diviseur de puissance de l'antenne à large bande

,

Diviseur de puissance de l'antenne de 18000 MHz

,

Combinateur de puissance à antenne à large bande

Operating Frequency ( MHz ):
500-18000
Impedance( Ohm ):
50
Input VSWR:
≤1.60
Output VSWR:
≤1.50
Insertion loss:
≤1.2(SMA)
Average Power (Watt max.):
20W max. / 1W max. as combiner
Isolation(dB):
≥16
Amplitude Balance(dB):
±0.3
Phase Balance:
±5°
Interface:
SMA Female
Operating Frequency ( MHz ):
500-18000
Impedance( Ohm ):
50
Input VSWR:
≤1.60
Output VSWR:
≤1.50
Insertion loss:
≤1.2(SMA)
Average Power (Watt max.):
20W max. / 1W max. as combiner
Isolation(dB):
≥16
Amplitude Balance(dB):
±0.3
Phase Balance:
±5°
Interface:
SMA Female
Description
SMA Wilkinson Diviseur de puissance de l'antenne Combinateur de puissance à large bande 500-18000MHz 2 voies

500-18000MHz Diviseur de puissance bidirectionnel/combinaison SMA Connecteur féminin



  • Fréquence à large bande
  • Bon VSWR dans tous les ports
  • Moins de perte d'insertion



Numéro de la partie Les données sont fournies à l'autorité compétente de l'État membre de l'exportation.
Fréquence de fonctionnement (MHz) 500 à 18 000

Impédance (Ohm)

50

VSWR d'entrée 1.60
Résultats VSWR ≤ 150
Perte d'insertion ≤1,2 (SMA)
Puissance moyenne (watts max.) 20 W maximum / 1 W maximum comme combinateur

Isolement (dB)

≥ 16

Balance d'amplitude (dB)

±0.3

Équilibre de phase ± 5°

Température de fonctionnement ((°C)

-45 ~ + 85 °C

Interface

SMA féminin N féminin

Tolérance de dimension (mm)

± 0.5

Montage

Pour les appareils à commande numérique:









SMA Wilkinson Diviseur de puissance de l'antenne Combinateur de puissance à large bande 500-18000MHz 2 voies 0SMA Wilkinson Diviseur de puissance de l'antenne Combinateur de puissance à large bande 500-18000MHz 2 voies 1
