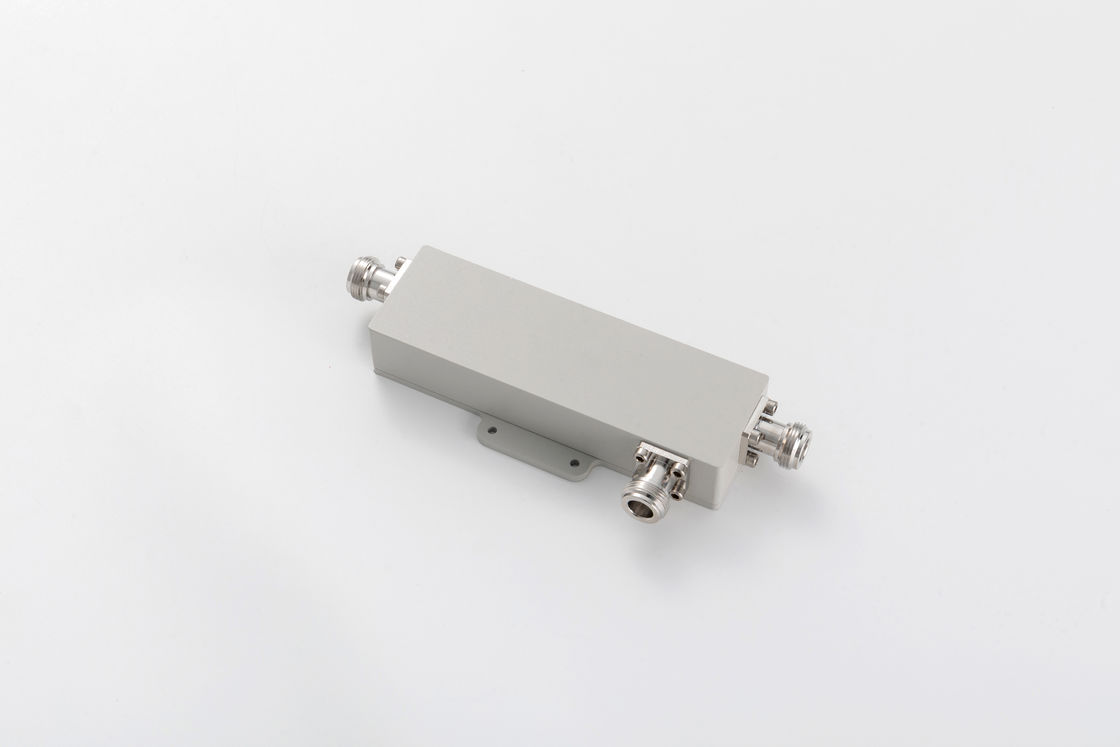

Accouplement directionnel PIM à l' intérieur au micro-ondes N Femme 550MHz-2700MHz

Name: Accouplement directionnel PIM à l' intérieur au micro-ondes N Femme 550MHz-2700MHz
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-ON
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-DC-05527-ON

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement directionnel intérieur de 550 MHz, Accouplement directionnel intérieur au micro-ondes, Accouplement directionnel PIM au micro-ondes


Numéro de la partie:	VN-DC-05527-ON	Impédance (Ohm):	50
Je vous en prie.:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Application du projet:	Intérieur et extérieur	Interface:	N Femme

Numéro de la partie:	VN-DC-05527-ON
Impédance (Ohm):	50
Je vous en prie.:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Application du projet:	Intérieur et extérieur
Interface:	N Femme

Description

Accouplement directionnel PIM à l' intérieur au micro-ondes N Femme 550MHz-2700MHz

Accouplement directionnel de 550 à 2700 MHzN PIM féminin -150 / -155 / -161/-165

Isolement élevé
Bon PIM jusqu'à -165@43dBm*2
Une bonne perte de retour

Numéro de la partie	Le numéro d'immatriculation du véhicule doit être le suivant:
Fréquence de fonctionnement (MHz)	550 à 2700
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	± 0.9	± 0.9	± 0.9	± 11	± 15	± 15
Perte d'insertion (dB)	≤ 2.2	≤ 17	≤ 13	≤ 08	≤ 04	≤ 02
Isolement (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
Les données de référence doivent être fournies à l'autorité compétente.	-150 / -155 / -161/-165
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	127 fois 40 fois 24.5
Poids netLe montant de l'aide	350 ± 20
Les dimensions de l'emballage (mm,L×W×H)	180 × 75 × 30
Emballage Taille du carton (mm,L×W×H)	400 × 380 × 170

Couplings directionnelssont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour partager la puissance également entre deux ports est appelé uncouplage hybride, par exemple, un coupleur hybride 3 dB.
