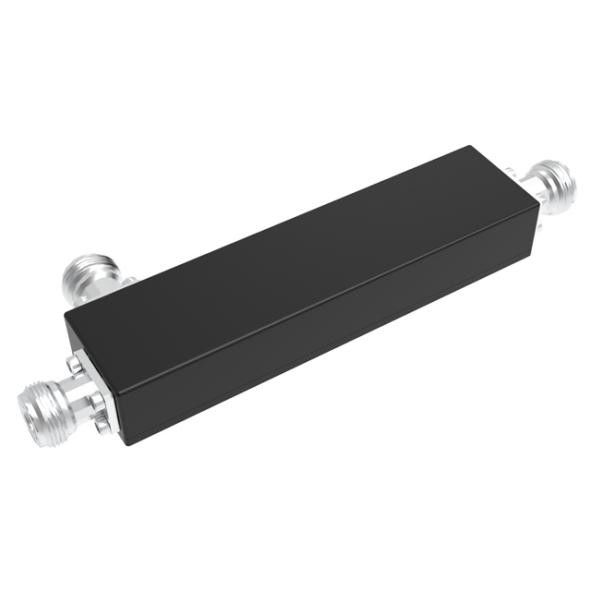

700-3800MHz N couplage directionnel féminin

Name: 700-3800MHz N couplage directionnel féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Hefei, Chine

Nom de marque: Vinncom

Certification: ISO9000/RoHS

Numéro de modèle: VN-DC-0738-INx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Détails d'emballage: boîte/emballage pélliculé/carton

Délai de livraison: Dépend de votre quantité

Conditions de paiement: T/T, L/C, D/A, D/P

Capacité d'approvisionnement: 800pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement directionnel RF de 20 dB, Accouplement directionnel RF hybride haut débit, Accouplement hybride à large bande de 20 dB


Couleur:	Noir ou gris	IM3:	Personnalisation
Connecteur:	N Femme	Matériel : Cavité:	Aluminium argenté
Fréquence:	700 à 4000 MHz	Impédance:	50Ω

Couleur:	Noir ou gris
IM3:	Personnalisation
Connecteur:	N Femme
Matériel : Cavité:	Aluminium argenté
Fréquence:	700 à 4000 MHz
Impédance:	50Ω

Description

700-3800MHz N couplage directionnel féminin

700 à 3800 MHzN FemmeAccouplement directionnel

●Faible perte d'insertion
● Le débit est élevé.
● faible PIM faible VSWR

Les États membres doivent veiller à ce que les mesures prises soient conformes à l'article 5 du règlement (CE) no 1224/2009.

Numéro de la partie	Le code de l'autorité compétente est le code de l'autorité compétente.
Fréquence de fonctionnement (GHz)	700 à 4000
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Coupling (dB)@x	5	6	7	10	12	15	20	30
La tolérance	± 0.8	± 0.8	± 0.9	± 10	± 10	± 10	± 12	± 15
Perte d'insertion (dB)	≤ 2.05	≤ 160	≤ 140	≤ 096	≤ 096	≤ 05	≤ 022	≤ 02
Isolement (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 28	≥ 33	≥ 38	≥ 45
Résultats₃(dBc @ 2×43dBm)	- Une centaine.
Application du projet	À l'intérieur
Température de fonctionnement(°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	110 × 36 × 18
Poids net (g)	155 ± 20
Les dimensions de l'emballage (mm,L×W×H)	180 × 75 × 30
Taille du carton d'emballageJe ne sais pas.	430 x 380 x 170
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont des composants courants des ondes micro-ondes/millimètres dans les systèmes de mesure des micro-ondes et autres systèmes de micro-ondes qui peuvent être utilisés pour l'isolement, la séparation et le mélange des signaux,comme la surveillance de la puissance, la stabilité de la puissance de la source, l'isolement de la source de signal, la transmission et la réflexion de l'essai de fréquence de balayage. Il s'agit d'un diviseur de puissance directionnel de micro-ondes et d'une partie indispensable du réflectomètre à balayage moderne.

Application du produit

Les composants passifs RF sont principalement utilisés dans la construction de systèmes de communication sans fil de la station de base et du système de distribution intérieur.Surtout dans les bâtiments intérieurs, la distribution de signaux sans fil couvre une large gamme d'applications.Les composants passifs RF dans le projet de construction de la station de base et de distribution intérieure ont pour effet de connecter ou de distribuer le signal RF.Le système de distribution intérieure est de lancer la connexion du signal de la station de base ou le shunt par des composants passifs RF, la couverture passe par l'alimentateur de l'antenne, afin d'obtenir une bonne couverture continue du signal sans fil intérieur.Le système de distribution intérieure comprend principalement la source et le système de distribution d'approvisionnement journalier deux parties.

Les composants passifs constituent la partie principale du système d'alimentation journalière.

Produits connexes

Le connecteur IP65 N Female4.3-10 FemaleDIN Female est disponible.

Notre testeur

Ceci est notre instrument de test de base. Suivant le dossier de test.

700-3800MHz N couplage directionnel féminin 6

700-3800MHz N couplage directionnel féminin 7

700-3800MHz N couplage directionnel féminin 8

Les paramètres de performance des dispositifs RF passifs comprennent principalement la bande de fonctionnement, la perte d'insertion, l'onde stationnaire entrée-sortie, l'isolation des ports, les fluctuations dans la bande, la suppression hors bande,produits d'intermodulation et capacité de puissance.Une bonne performance profite au réseau.
