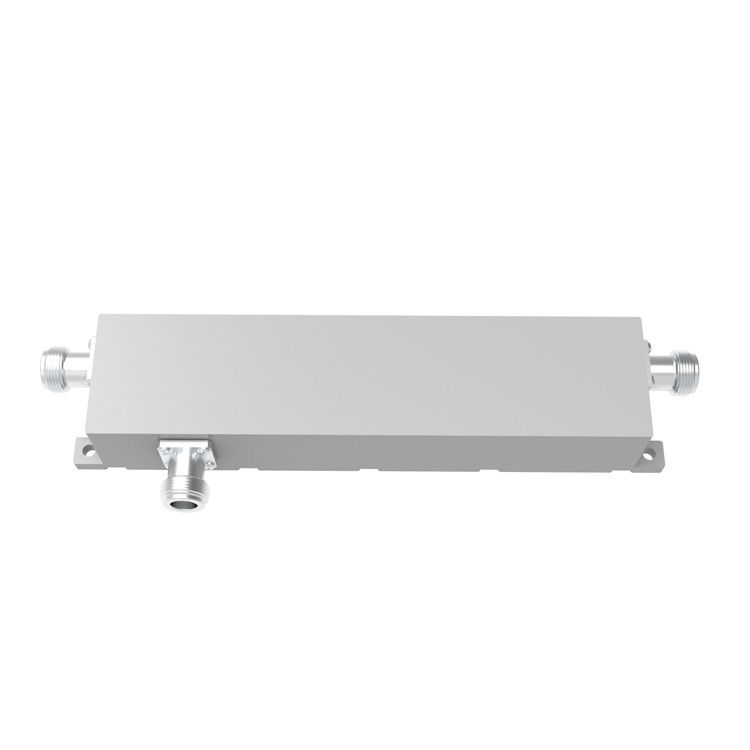

L'accouplement directionnel féminin à 350/380-3800 MHz N

Name: L'accouplement directionnel féminin à 350/380-3800 MHz N
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx-xxx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Hefei, Chine

Nom de marque: Vinncom

Certification: ISO9000/RoHS

Numéro de modèle: VN-DC-03538-ONx-xxx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Détails d'emballage: boîte/emballage pélliculé/carton

Délai de livraison: Dépend de votre quantité

Conditions de paiement: T/T, L/C, D/A, D/P

Capacité d'approvisionnement: 800pcs par jour

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Combinaison hybride à RF de 30 dB, combinateur hybride à fréquence RF de 3800 MHz, Couplée d'alimentation RF de 30 dB


Couleur générale:	gris	Fréquence:	350-3800MHz
Impédance:	50	Connecteur:	N Femme
Niveau de protection:	Pour la protection contre la corrosion	IM3 (dBc @ 2×43dBm):	-160/-163

Couleur générale:	gris
Fréquence:	350-3800MHz
Impédance:	50
Connecteur:	N Femme
Niveau de protection:	Pour la protection contre la corrosion
IM3 (dBc @ 2×43dBm):	-160/-163

Description

L'accouplement directionnel féminin à 350/380-3800 MHz N

L'accouplement directionnel féminin à 350/380-3800 MHz N

Bonne planéité
Bon VSWR dans tous les ports
Isolement élevé

Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.

Numéro de la partie	Le numéro d'enregistrement est le numéro de l'établissement.
Fréquence de fonctionnement (MHz)	350/380-3800 MHz
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Perte d'insertion (dB)	≤ 18	≤ 15	≤ 11	≤ 04	≤ 02	≤ 017
Isolement (dB)	≥ 24	≥ 25	≥ 26	≥ 33	≥ 28	≥ 48
Les données de référence doivent être fournies à l'autorité compétente.	-160 / -163
Application du projet	Intérieur/extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm)	182.5 × 44 × 31 (à l'exclusion du connecteur)
Poids net (g)	700 ± 5%
Dimensions de l'emballage (mm)	240 × 80 × 35
Taille du carton d'emballage	500 × 420 × 160

Les accouplements directionnels sont le plus souvent construits à partir de deux lignes de transmission accouplées suffisamment rapprochées pour que l'énergie passant par l'une soit accouplée à l'autre.Cette technique est privilégiée au sein de lamicro-ondesfréquences où les conceptions de lignes de transmission sont couramment utilisées pour mettre en œuvre de nombreux éléments de circuit.regroupésLes appareils composants sont également possibles à des fréquences inférieures, telles que les fréquences audio rencontrées dans lestéléphonie. Des conceptions de guides d'ondes peuvent également être utilisées pour les fréquences micro-ondes, en particulier les bandes plus élevées.

Application du produit

Les appareils passifs RF sont principalement utilisés dans la construction de stations de base de systèmes de communication sans fil et de systèmes de distribution intérieurs.En particulier, il existe de nombreux types et un grand nombre d'applications dans la couverture de distribution intérieure des signaux sans ligne dans les bâtiments.Les dispositifs passifs RF jouent le rôle de connexion ou de distribution de signaux RF dans la construction de stations de base et l'ingénierie de distribution intérieure.Le système de distribution intérieur est de connecter ou de ramifier les signaux transmis par la station de base par des dispositifs passifs RF et de les disperser vers l'antenne de chaque point de couverture par des alimentateurs.afin d'obtenir une bonne couverture continue des signaux sans fil intérieurs.
