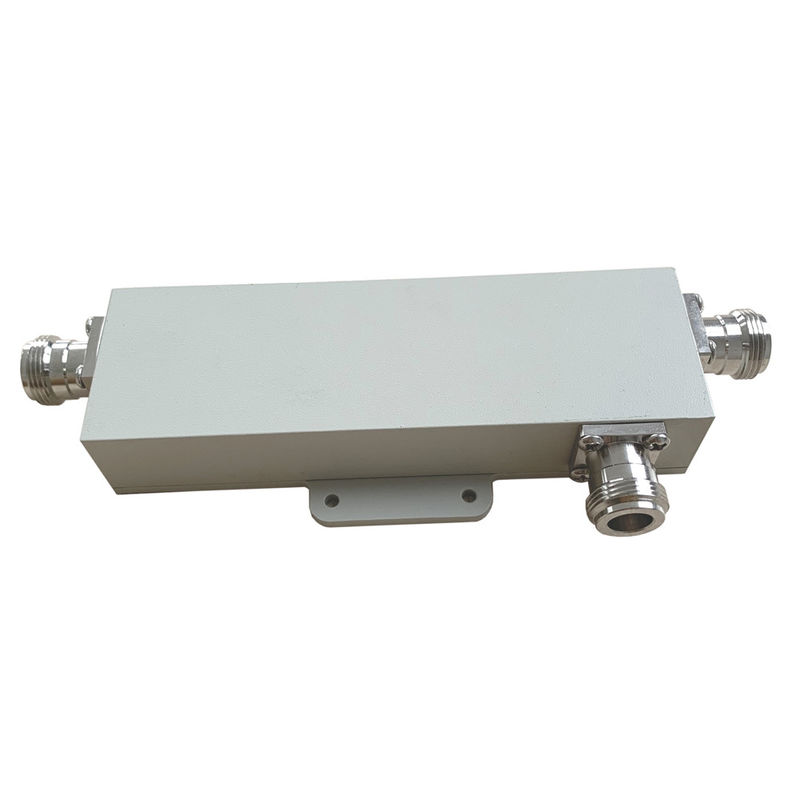

617-3800MHz large bande hybride 3dB coupleur directionnel bas PIM -161dBc

Name: 617-3800MHz large bande hybride 3dB coupleur directionnel bas PIM -161dBc
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0638-ONx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS ISO9001

Numéro de modèle: VN-DC-0638-ONx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Détails d'emballage: 1pc/box, 20pcs/carton

Délai de livraison: 7-10 jours ouvrables

Conditions de paiement: T/T, L/C, D/A, D/P

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                    Accouplement directionnel à large bande de 3 dB, Accouplement directionnel hybride de 3 dB, Accouplement hybride à large bande PIM faible


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	617-3800MHz
Protéger:	Pour la protection contre la corrosion	Application du projet:	Intérieur et extérieur
3ème PIM:	-161dbc@2x43dBm	Connecteur:	N Femme

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	617-3800MHz
Protéger:	Pour la protection contre la corrosion
Application du projet:	Intérieur et extérieur
3ème PIM:	-161dbc@2x43dBm
Connecteur:	N Femme

Description

617-3800MHz large bande hybride 3dB coupleur directionnel bas PIM -161dBc

PIM faible -161dBc 617-3800MHz N Femme 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB RF Accouplement directionnel à large bande pour le DAS IBS

Pour l'application DAS IBS
Le degré d'accouplement: 5-30 dB
Faible PIM: jusqu'à -165 dBc @ 2x43 dBm

Numéro de la partie	Le numéro de série est le numéro de série de l'appareil
Fréquence de fonctionnement (MHz)	617 à 3800
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 1.0	6 ± 1.0	7 ± 1.2	10 ± 1.3	15 ± 1.3	20 ± 1.3	30 ± 1.7
Perte d'insertion (dB)	≤ 2.1	≤ 17	≤ 145	≤ 10	≤ 05	≤ 022	≤ 02
Isolement (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
Les données de référence doivent être fournies à l'autorité compétente.	-161 / -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm)	136 × 44 × 23 ((avec ou sans connecteur)
Poids net (g)	360 ± 20
Dimensions de l'emballage (mm)	180 × 75 × 30
Emballage Taille du carton ((mm))	400 × 380 × 170
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,la couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
