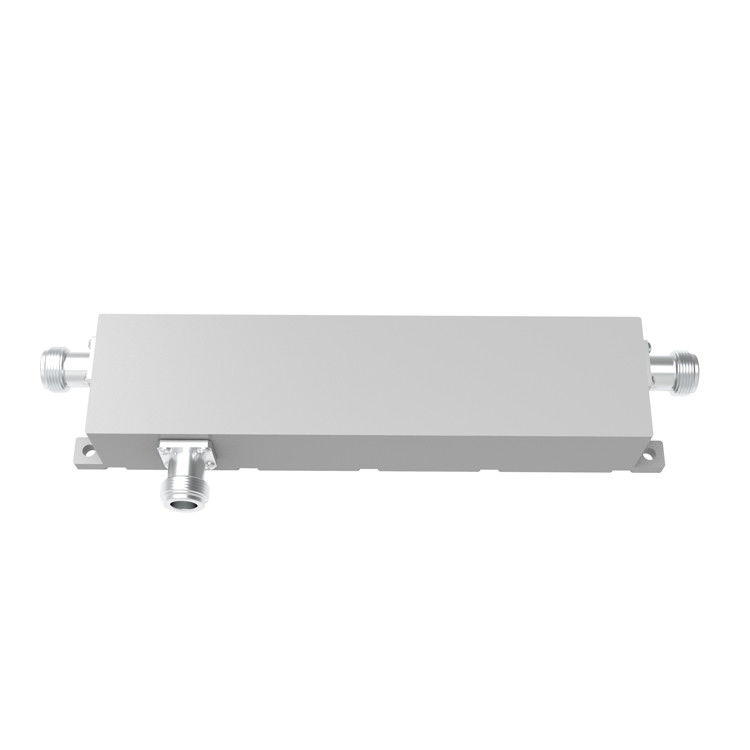

L'accouplement directionnel féminin à 350/380-3800 MHz N

Name: L'accouplement directionnel féminin à 350/380-3800 MHz N
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-03538-ONx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-03538-ONx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement directionnel RF de l'antenne, Accouplement directionnel RF à ligne droite, Accouplement directionnel à basse pime à ligne striée


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	350/380-3800MHz
Protéger:	Pour la protection contre la corrosion	Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2	Connecteur:	N Femme

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	350/380-3800MHz
Protéger:	Pour la protection contre la corrosion
Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2
Connecteur:	N Femme

Description

L'accouplement directionnel féminin à 350/380-3800 MHz N

L'accouplement directionnel féminin à 350/380-3800 MHz N

Pour l'application DAS IBS
Degré de couplage: peut être personnalisé
Faible PIM: jusqu'à -165 dBc @ 43 dBm*2

Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.

Numéro de la partie	Le numéro d'enregistrement est le numéro de l'établissement.
Fréquence de fonctionnement (MHz)	Pour les appareils électroniques
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	6 ± 1.2	7 ± 1.2	8 ± 1.2	10 ± 1.2	15 ± 1.5	20 ± 1.7	30 ± 1.8
Perte d'insertion (dB)	≤ 18	≤ 15	≤ 11	≤.0.9	≤ 04	≤ 02	≤ 017
Isolement (dB)	≥ 24	≥ 25	≥ 26	≥ 28	≥ 33	≥ 28	≥ 48
Les données de référence doivent être fournies à l'autorité compétente.	-153 / -163
Application du projet	Intérieur/extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm)	182.5 × 44 × 31 (à l'exclusion du connecteur)
Poids netLe montant de l'aide	700 ± 5%
Dimensions de l'emballage (mm)	240 × 80 × 35
Taille du carton d'emballage	500 × 420 × 160
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,couverture du signal mobile et séparation des signaux transmis et reçus sur les systèmes de télécommunications.
