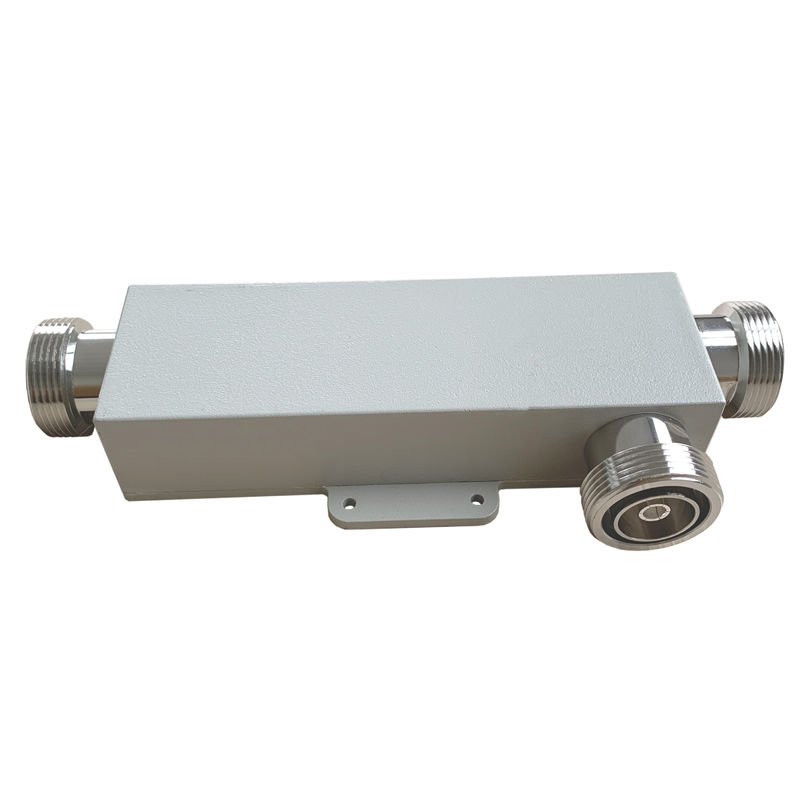

L'accouplement directionnel féminin à 698-3800 MHz DIN

Name: L'accouplement directionnel féminin à 698-3800 MHz DIN
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-ODx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-0738-ODx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      DIN Femelle couplage directionnel 6 dB, Accouplement directionnel à faible PIM de 6 dB, Accouplement directionnel à large bande de 6 dB


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	698-3800MHz
Protéger:	Pour la protection contre la corrosion	Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2	Connecteur:	Femelle DIN

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	698-3800MHz
Protéger:	Pour la protection contre la corrosion
Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2
Connecteur:	Femelle DIN

Description

L'accouplement directionnel féminin à 698-3800 MHz DIN

L'accouplement directionnel féminin à 698-3800 MHz DIN

Degré de couplage: peut être personnalisé
Faible PIM: jusqu'à -165 dBc @ 43 dBm*2
Installation: à vis ou avec des freins

Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.

Numéro de la partie	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz)	Pour les produits de la sous-culture
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Perte d'insertion (dB)	≤ 2.05	≤ 165	≤ 145	≤ 08	≤ 05	≤ 022	≤ 02
Isolement (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
Les données de référence doivent être fournies à l'autorité compétente.	-155 / -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	Din Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm)	136 × 44 × 30 (à l'exclusion du connecteur)
Poids netLe montant de l'aide	555 ± 20
Dimensions de l'emballage (mm)	190 × 80 × 45
Emballage Taille du carton ((mm))	430 × 400 × 105
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur des conceptions différentes, telles que la micro-ligne, l'air-diélectrique, le film mince, le guide d'onde, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câbleLa couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
