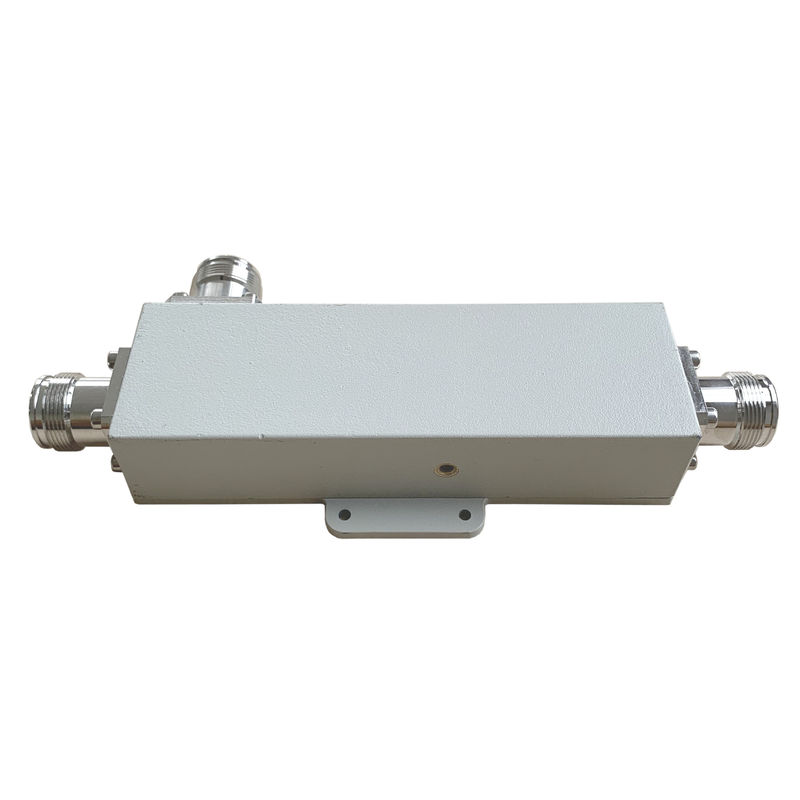

698-3800MHz 4.3-10 Coupleur directionnel féminin

Name: 698-3800MHz 4.3-10 Coupleur directionnel féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-OPx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-0738-OPx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement directionnel RF diélectrique par air, Accouplement directionnel RF étanche à l'eau, Accouplement directionnel à large bande IBS


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	617/698-3800MHz
Protéger:	Pour la protection contre la corrosion	Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2	Connecteur:	4.3-10 femelle

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	617/698-3800MHz
Protéger:	Pour la protection contre la corrosion
Application du projet:	Intérieur et extérieur
3ème PIM:	-153dbc, - 163dbc @43dbm*2
Connecteur:	4.3-10 femelle

Description

698-3800MHz 4.3-10 Coupleur directionnel féminin

698-3800MHz 4.3-10 Coupleur directionnel féminin

PIM faible -163 dBc@43 dBm*2
Une bonne perte de retour
Directivité élevée

Les États membres doivent veiller à ce que les mesures prises soient conformes à l'accord.

Numéro de la partie	Le code de l'autorité compétente est le code de l'État membre.
Fréquence de fonctionnement (MHz)	Pour les produits à base de plantes:
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Perte d'insertion (dB)	≤ 2.05	≤ 165	≤ 145	≤ 08	≤ 05	≤ 022	≤ 02
Isolement (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38	≥ 45
Les données de référence doivent être fournies à l'autorité compétente.	-155 / -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	4.3-10 Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm)	136 × 44 × 30 (à l'exclusion du connecteur)
Poids netLe montant de l'aide	535 ± 20
Dimensions de l'emballage (mm)	190 × 80 × 45
Emballage Taille du carton ((mm))	430 × 400 × 105
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur des conceptions différentes, telles que la micro-ligne, l'air-diélectrique, le film mince, le guide d'onde, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câbleLa couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
