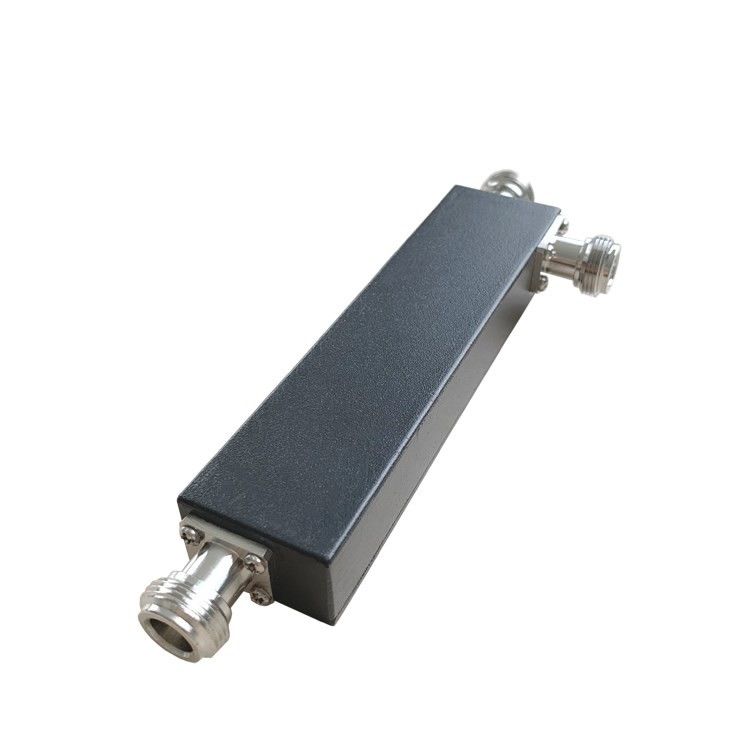

698-3800MHz N couplage directionnel féminin

Name: 698-3800MHz N couplage directionnel féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-0738-INx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Accouplement directionnel à guides d'ondes 3 dB, Accouplement directionnel à fréquences VHF 3 dB, Accouplement directionnel à guidage d'onde vhf


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	698-3800MHz
Application du projet:	À l'intérieur	PIM:	-153dbc -163dbc @43dbm*2

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	698-3800MHz
Application du projet:	À l'intérieur
PIM:	-153dbc -163dbc @43dbm*2

Description

698-3800MHz N couplage directionnel féminin

698-3800MHz N couplage directionnel féminin

Large bande
Bonne planéité
Bon VSWR dans tous les ports

Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à la législation en vigueur.

Numéro de la partie	Le numéro de série est le numéro de série.
Fréquence de fonctionnement (MHz)	Pour les produits de la sous-culture
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Perte d'insertion (dB)	≤ 2.05	≤ 160	≤ 140	≤ 096	≤ 05	≤ 022
Isolement (dB)	≥ 23	≥ 24	≥ 25	≥ 28	≥ 33	≥ 38
Les données de référence doivent être fournies à l'autorité compétente.	-155 / -160
Application du projet	À l'intérieur
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm)(à l'exclusion du connecteur)	125 × 31 × 20@5 à 10 dB;Les données sont fournies par les autorités compétentes de l'État membre.
Poids net (g)	180 ± 20
Dimensions de l'emballage (mm)	160 × 65 × 30
Taille du carton d'emballage	350 × 340 × 170
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,la couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
