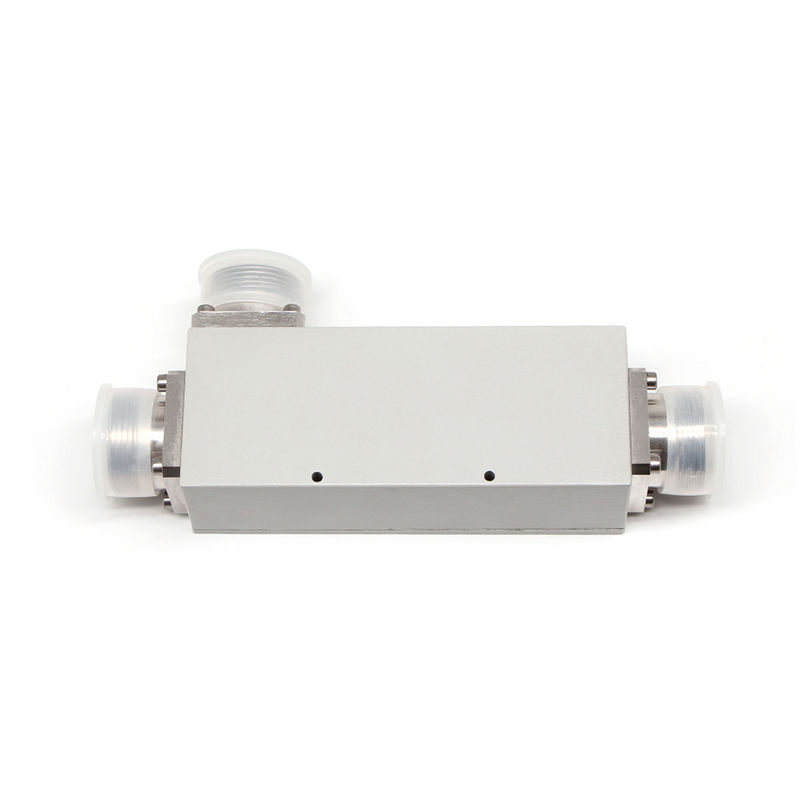

698-2700MHz DIN couplage directionnel féminin

Name: 698-2700MHz DIN couplage directionnel féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0727-ODx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-0727-ODx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement directionnel hybride de 40 dB, Accouplement directionnel hybride ODM, Coupleur directionnel à basse fréquence ODM


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	698-2700MHz

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	698-2700MHz

Description

698-2700MHz DIN couplage directionnel féminin

698-2700MHz DIN couplage directionnel féminin

Bon PIM jusqu'à -163@43dBm*2
Bon VSWR dans tous les ports
Une bonne perte de retour

Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes aux normes de sécurité énoncées au paragraphe 1.

Numéro de la partie	Le numéro de téléphone est le numéro de téléphone de l'autorité compétente.
Fréquence de fonctionnement (MHz)	698 à 2700
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.8	10 ± 0.8	15 ± 1	20 ± 1	30 ± 1.2	40 ± 1.5
Perte d'insertion (dB)	≤ 2.05	≤ 16	≤ 14	≤ 08	≤ 07	≤ 03	≤ 03	≤ 02
Isolement (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
Les données de référence doivent être fournies à l'autorité compétente.	-155 / -163
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	Din Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm)	122 × 48 × 36 (excluant le connecteur)
Poids netLe montant de l'aide	700 ± 20
Dimensions de l'emballage (mm)	190 × 80 × 45
Emballage Taille du carton ((mm))	430 × 400 × 105
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur des conceptions différentes, telles que la micro-ligne, l'air-diélectrique, le film mince, le guide d'onde, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câbleLa couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
