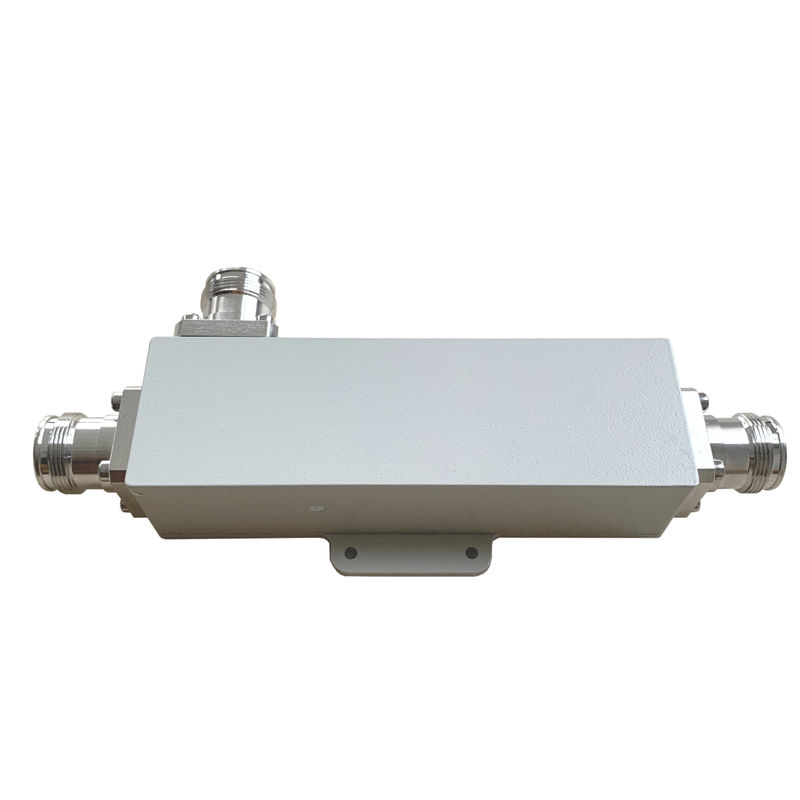

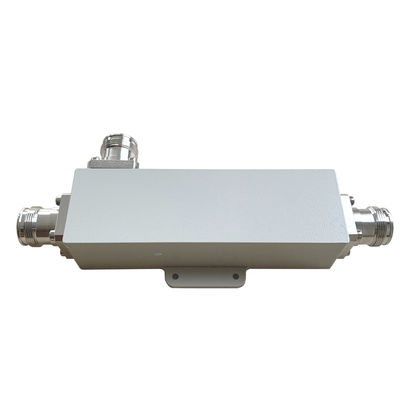

550-2700MHz 4.3-10 couplage directionnel féminin

Name: 550-2700MHz 4.3-10 couplage directionnel féminin
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-05527-OPx
Price: 360.00 USD
Availability: InStock

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: ROHS ISO9000

Numéro de modèle: VN-DC-05527-OPx

Conditions de paiement et d'expédition

Quantité de commande min: 5 pièces

Prix: negotiable

Conditions de paiement: L/C, D/A, D/P, T/T

Capacité d'approvisionnement: 1000PCS PAR JOUR

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Mettre en évidence:
                                                                                                                                                                                                                                                                                                                                                                                                      Accouplement hybride à large bande de 7 dB, Le coupleur hybride à large bande 550-2700 MHz, Couplée directionnelle IP65 vhf


Produit d'origine:	OK	Produits de fabrication:	OK
personnalisé:	OK	Conception:	Stripline diélectrique d'air
Couleur:	Optionnel	Fréquence:	550-2700MHz

Produit d'origine:	OK
Produits de fabrication:	OK
personnalisé:	OK
Conception:	Stripline diélectrique d'air
Couleur:	Optionnel
Fréquence:	550-2700MHz

Description

550-2700MHz 4.3-10 couplage directionnel féminin

550-2700MHz 4.3-10 couplage directionnel féminin

Pour l'application DAS IBS
Jusqu'à -165 dBc @ 43 dBm*2
À vis ou à freins

Les États membres doivent veiller à ce que les mesures prises soient conformes à l'accord.

Numéro de la partie	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz)	550 à 2700
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	5 ± 0.9	6 ± 0.9	7 ± 0.9	10 ± 1.1	15 ± 1.5	20 ± 1.5
Perte d'insertion (dB)	≤ 2.2	≤ 17	≤ 13	≤ 08	≤ 04	≤ 02
Isolement (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40
Les données de référence doivent être fournies à l'autorité compétente.	-153 / -163
Application du projet	Intérieur/extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	4.3-10 Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm)	127 fois 40 fois 31.5
Poids netLe montant de l'aide	540 ± 20
Dimensions de l'emballage (mm)	190 × 80 × 45 (excluant les connecteurs)
Taille du carton d'emballage	430 × 400 × 105
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,la couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
