550-2700 MHz N Coupler directionnel féminin

550-2700 MHz N Coupler directionnel féminin

MOQ: 5 pièces
Prix: negotiable
Payment Method: L/C, D/A, D/P, T/T
Supply Capacity: 1000PCS PAR JOUR
Les informations détaillées
Lieu d'origine
Chine
Nom de marque
Vinncom
Certification
ROHS ISO9000
Numéro de modèle
VN-DC-05527-ONx
Produit d'origine:
OK
Produits de fabrication:
OK
personnalisé:
OK
Conception:
Stripline diélectrique d'air
Couleur:
Optionnel
Fréquence:
550-2700MHz
Mettre en évidence:

Accouplement directionnel coaxial à bas Pim

,

N Accouplement directionnel coaxial féminin

,

Accouplement directionnel de 15 dB

Description de produit

550-2700 MHz N Coupleur directionnel féminin



  • Pour l'application DAS IBS
  • Jusqu'à -165 dBc @ 43 dBm*2
  • À vis ou à freins



Les États membres doivent veiller à ce que les mesures prises par les autorités compétentes soient conformes à l'article 5 du règlement (CE) no 1224/2009.

Numéro de la partie Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz) 550 à 2700
Impédance (Ohm) 50
Résultats de la recherche ≤ 125
Couplings (dB) 5 ± 0.9 6 ± 0.9 7 ± 0.9 10 ± 1.1 15 ± 1.5 20 ± 1.5
Perte d'insertion (dB) ≤ 2.2 ≤ 17 ≤ 13 ≤ 08 ≤ 04 ≤ 02
Isolement (dB) ≥ 25 ≥ 26 ≥ 27 ≥ 30 ≥ 35 ≥ 40
Les données de référence doivent être fournies à l'autorité compétente. -153 / -163
Application du projet Intérieur/extérieur
Niveau de protection Pour la protection contre la corrosion
Température de fonctionnement (°C) -40 ~ + 80
Interface N Femme
Puissance de manutention (watts, maximum) 300
Puissance maximale (watts, maximum) 1200
Dimension (mm) 127 × 40 × 24,5 (à l'exclusion du connecteur)
Poids netLe montant de l'aide 350 ± 20
Dimensions de l'emballage (mm) 180 × 75 × 30
Taille du carton d'emballage 400 × 380 × 170
Conformité ROHS - Oui, oui.

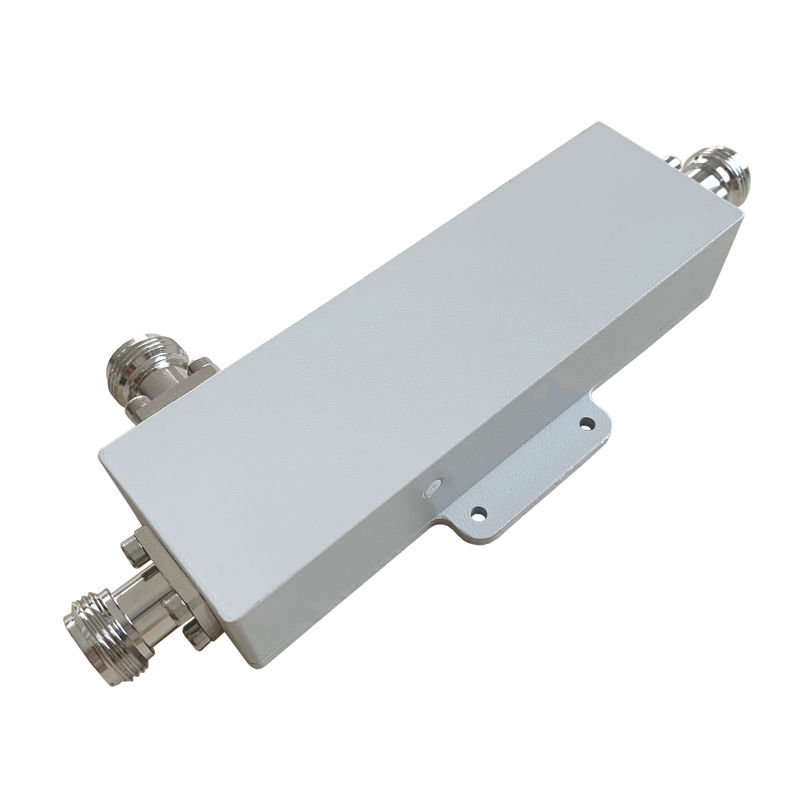

550-2700 MHz N Coupler directionnel féminin 0



Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,la couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
