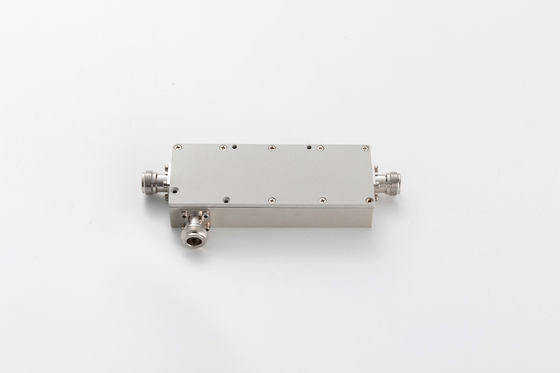

Le coupeur directionnel RF IP65 VSWR 698-2700MHz -150 / -155 / -161/-165

Name: Le coupeur directionnel RF IP65 VSWR 698-2700MHz -150 / -155 / -161/-165
Brand: Vinncom
SKU: VN-DC-0727-ON
Rating: 4.7 (135 reviews)

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-DC-0727-ON

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Point culminant:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Accouplement directionnel RF IP65, Couplage directionnel RF VSWR, Couplée RF VSWR


Fréquence de fonctionnement (mégahertz):	698-2700	Impédance (Ohm):	50
Je vous en prie.:	≤1.25	IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Application du projet:	Intérieur et extérieur	Niveau de protection:	Pour la protection contre la corrosion

Fréquence de fonctionnement (mégahertz):	698-2700
Impédance (Ohm):	50
Je vous en prie.:	≤1.25
IM3 (dBc @ 2×43dBm):	-150 / -155/-161/-165
Application du projet:	Intérieur et extérieur
Niveau de protection:	Pour la protection contre la corrosion

Description

Le coupeur directionnel RF IP65 VSWR 698-2700MHz -150 / -155 / -161/-165

698-2700fréquences de fréquence Accouplement directionnelRésultats de l'analyse de l'efficacité

Directivité élevée
Bon PIM jusqu'à -165@43dBm*2
Une bonne perte de retour

Numéro de la partie	Le numéro d'immatriculation du véhicule
Fréquence de fonctionnement (MHz)	698 à 2700
Impédance (Ohm)	50
Résultats de la recherche	≤ 125
Couplings (dB)	± 0.8	± 0.8	± 0.8	± 0.8	± 10	± 10	± 12	± 15
Perte d'insertion (dB)	≤ 2.05	≤ 16	≤ 14	≤ 08	≤ 07	≤ 03	≤ 03	≤ 02
Isolement (dB)	≥ 25	≥ 26	≥ 27	≥ 30	≥ 35	≥ 40	≥ 45	≥ 55
Les données de référence doivent être fournies à l'autorité compétente.	-150 / -155 / -161/-165
Application du projet	Intérieur et extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	N Femme
Puissance de manutention (watts, maximum)	300
Puissance maximale (watts, maximum)	1200
Dimension (mm) ((L×W×H, hors connecteur)	122 × 48 × 22
Poids netLe montant de l'aide	330 ± 20
Les dimensions de l'emballage (mm,L×W×H)	180 × 75 × 30
Emballage Taille du carton (mm,L×W×H)	400 × 380 × 170
Conformité ROHS	- Oui, oui.

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur des conceptions différentes, telles que la micro-ligne, l'air-diélectrique, le film mince, le guide d'onde, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câbleLa couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
