OEM -165dbc 3db accouplement directionnel RF pour le DAS PIM

Name: OEM -165dbc 3db accouplement directionnel RF pour le DAS PIM
Brand: Vinncom
SKU: VN-DC-0560-OPx-XXX
Rating: 4.9 (197 reviews)

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-DC-0560-OPx-XXX

Conditions de paiement et d'expédition

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Point culminant:
                                                                                                                                                                                                                                                                                                                                                                            Accouplement directionnel DAS RF, Accouplement directionnel RF de 3 dB, Accouplement directionnel DAS 3 dB


Fréquence de fonctionnement (mégahertz):	550-6000	Impédance (Ohm):	50
Je vous en prie.:	≤1,35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Niveau de protection:	Pour la protection contre la corrosion

Fréquence de fonctionnement (mégahertz):	550-6000
Impédance (Ohm):	50
Je vous en prie.:	≤1,35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Niveau de protection:	Pour la protection contre la corrosion

Description

OEM -165dbc 3db accouplement directionnel RF pour le DAS PIM

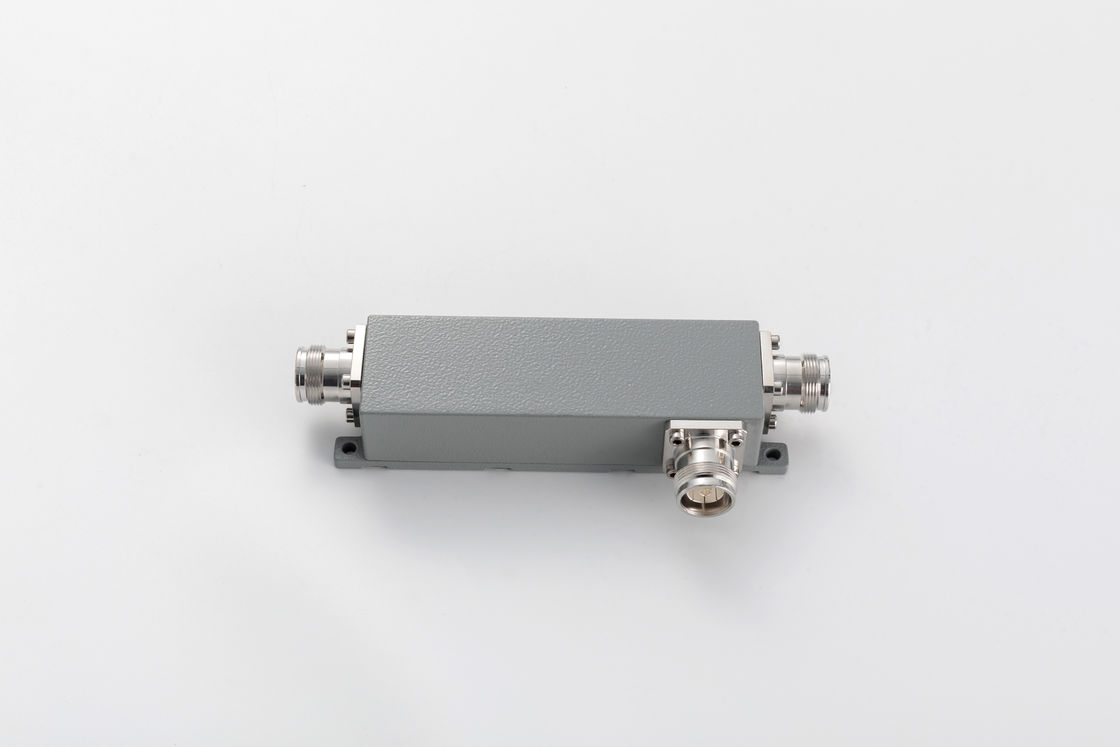

Accouplement directionnel de 550-6000 MHz 4.3-10 Femme Pour le DAS

Isolement élevé
Large bande
Bonne planéité

Numéro de la partie	Le nombre d'émissions de CO2 est déterminé par la méthode suivante:
Fréquence de fonctionnement (MHz)	550 à 6000
Impédance (Ohm)	50
Résultats de la recherche	≤ 135
Couplings (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Perte d'insertion (dB)	≤ 2.5	≤ 18	≤ 15	≤ 12	≤ 11	≤ 04	≤ 022
Isolement (dB)	≥ 21 ans	≥ 22	≥ 23	≥ 24	≥ 26	≥ 31 ans	≥ 35
Les données de référence doivent être fournies à l'autorité compétente.	- 150/-155/-161/-165 Je suis désolé.
Application du projet	Intérieur/extérieur
Niveau de protection	Pour la protection contre la corrosion
Température de fonctionnement (°C)	-40 ~ + 80
Interface	4.3-10 Femme
Puissance de manutention (watts, maximum)	500
Puissance maximale (watts, maximum)	1500
Dimension (mm) ((L×W×H, hors connecteur)	Pour les appareils à commande numérique
Poids netLe montant de l'aide	550 ± 5%
Les dimensions de l'emballage (mm,L×W×H)	190 × 80 × 45
Emballage Taille du carton (mm,L×W×H)	430 × 400 × 105

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.

L'accouplement directionnel Vinncom est basé sur une conception différente, comme une micro-ligne.,électrique à l'air,film mince,Le guide d'ondes, etc.

Les accouplages directionnels ont de nombreuses applications, notamment la fourniture d'un échantillon de signal pour la mesure ou la surveillance, la rétroaction, la combinaison des flux vers et depuis les antennes,fournir des prises de signal pour les systèmes de télévision par câble et/ou d'antenne distribuée tels que la télévision par câble,la couverture des signaux mobiles et la séparation des signaux transmis et reçus sur les systèmes de télécommunications.
