300 W N Couplée directionnelle coaxial à large bande féminine PIM-150/-155/-161/-165

Name: 300 W N Couplée directionnelle coaxial à large bande féminine PIM-150/-155/-161/-165
Brand: Vinncom
SKU: VN-DC-05560
Rating: 4.8 (178 reviews)

Détails de produit

Lieu d'origine: Chine

Nom de marque: Vinncom

Certification: RoHS/ISO9000

Numéro de modèle: VN-DC-05560

Conditions de paiement et d'expédition

Conditions de paiement: T/T, Western Union

Obtenez le meilleur prix

Contact maintenant

Caractéristiques

Description

Caractéristiques

Point culminant:
                                                                                                                                                                                                                                                                                                                                                                                                                                    Accouplement directionnel coaxial de 300 W, Accouplement directionnel coaxial à large bande, Accouplement directionnel à large bande de 300 W


Fréquence de fonctionnement (mégahertz):	550-6000	Connecteur:	N Femme
Je vous en prie.:	≤1,35	PIM:	-150/-155/-161/-165
Puissance de manutention (watts, maximum):	300	Niveau de protection:	Pour la protection contre la corrosion

Fréquence de fonctionnement (mégahertz):	550-6000
Connecteur:	N Femme
Je vous en prie.:	≤1,35
PIM:	-150/-155/-161/-165
Puissance de manutention (watts, maximum):	300
Niveau de protection:	Pour la protection contre la corrosion

Description

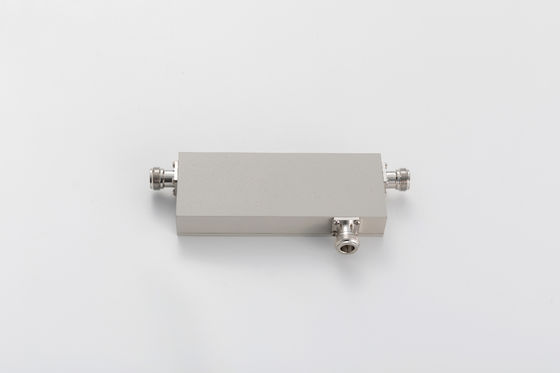

300 W N Couplée directionnelle coaxial à large bande féminine PIM-150/-155/-161/-165

550-6000MHz N Coupleur directionnel féminin VSWR ≤1,35 pour le SDA et le SCI

Directivité élevée
Bon PIM jusqu'à -165@43dBm*2
Une bonne perte de retour

Numéro de la partie

Le code de l'autorité compétente est le code de l'autorité compétente.

Fréquence de fonctionnement (MHz)

550 à 6000

Impédance (Ohm)

Résultats de la recherche

≤ 135

Couplings (dB)

5 ± 1.4

6 ± 1.4

7 ± 1.4

8 ± 1.4

10 ± 1.6

15 ± 1.6

20 ± 1.8

Perte d'insertion (dB)

≤ 2.5

≤ 18

≤ 15

≤ 12

≤ 11

≤ 04

≤ 2.2

Isolement (dB)

≥ 21 ans

≥ 22

≥ 23

≥ 24

≥ 26

≥ 31 ans

≥ 35

Les données de référence doivent être fournies à l'autorité compétente.

- 150/-155/-161/-165 Je suis désolé.

Application du projet

Intérieur/extérieur

Niveau de protection

Pour la protection contre la corrosion

Température de fonctionnement (°C)

-40 ~ + 80

Interface

N Femme

Puissance de manutention (watts, maximum)

300

Puissance maximale (watts, maximum)

1200

Dimension (mm) ((L×W×H, hors connecteur)

Pour les appareils à commande numérique

Poids netLe montant de l'aide

450 ± 5%

Les dimensions de l'emballage (mm,L×W×H)

190 × 80 × 45

Emballage Taille du carton (mm,L×W×H)

430 × 400 × 105

Conformité ROHS

- Oui, oui.

300 W N Couplée directionnelle coaxial à large bande féminine PIM-150/-155/-161/-165 0

Les accouplements directionnels sont un dispositif passif utilisé principalement dans le domaine de la technologie radio.Ils couplent une quantité définie de puissance électromagnétique d'une ligne de transmission à un port permettant au signal d'être utilisé dans un autre système radio ou dans le prochain équipement radioUne caractéristique essentielle des accouplages directionnels est qu'ils ne couplent que la puissance circulant dans une direction.Un coupleur directionnel conçu pour diviser la puissance équitablement entre deux ports est appelé un coupleur hybride, par exemple, un coupleur hybride 3 dB.
